उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE
मॉडल संख्या: एवी-सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $250.00-1000.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 50000 पीसीएस / वर्ष
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
CCC/ISO/CE/TUV |
न्यूनतम आदेश मात्रा: |
1 पीसी |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
शक्ति: |
वायवीय |
दबाव: |
उच्च दबाव |
काम का तापमान:: |
उच्च तापमान |
इनपुट सिग्नल: |
4 ~ 20mA |
सामग्री: |
स्टेनलेस स्टील |
आउटपुट सिग्नल: |
4 ~ 20mA |
विनिर्देश: |
डीएन100 |
परिवहन पैकेज: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8537109090 |
प्रसव के समय: |
3 कार्य दिवस |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
CCC/ISO/CE/TUV |
न्यूनतम आदेश मात्रा: |
1 पीसी |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
शक्ति: |
वायवीय |
दबाव: |
उच्च दबाव |
काम का तापमान:: |
उच्च तापमान |
इनपुट सिग्नल: |
4 ~ 20mA |
सामग्री: |
स्टेनलेस स्टील |
आउटपुट सिग्नल: |
4 ~ 20mA |
विनिर्देश: |
डीएन100 |
परिवहन पैकेज: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8537109090 |
प्रसव के समय: |
3 कार्य दिवस |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
धातु सील वी-नोच वायवीय नियंत्रण वाल्व
उत्पाद का वर्णन:
धातु सील वी-नोच वायवीय नियंत्रण वाल्व/वायवीय/धातु सील
विवरण:
डिस्क में काटने वाले वी-नोच को धातु सील के साथ उल्टा घुमाया जा सकता है ताकि फाइबर को काटने और ब्लॉक को रोकने के लिए कतरनी बल उत्पन्न हो सके।यह वाल्व विशेष रूप से मिट्टी और फाइबरस मीडिया और न्यूनतम मीडिया युक्त निलंबित ठोस के लिए उपयुक्त है.
The Innovative & improved metal seal valve has the sealed surface of flange without screw hole to enhance the sealing strength which can effectively avoid the danger of surface leakage for the metal sealed valve's flange surface.
वायवीय पिस्टन एक्ट्यूएटर को स्प्रिंग-टाइप और स्प्रिंग-फ्री-टाइप में विभाजित किया गया है।जब वाल्व दोष के तहत पूरी तरह से खोला या बंद करने के लिए आवश्यक है यह वसंत प्रकार के साथ सुसज्जित है (वसंत के तनाव को बहाल करके)जब दोष के अधीन स्थिति बनाए रखने की आवश्यकता होती है तो यह कोई स्प्रिंग प्रकार से लैस नहीं होता है।यह मुख्य रूप से सिलेंडर शरीर वसंत पिस्टन पिस्टन रॉड सामने और पीछे सिलेंडर सिर रैक आउटपुट शाफ्ट और अन्य घटकों से बना है.
विद्युत नियामक और वायु दबाव घटाने वाले वाल्व से लैस, विनियमन ऑपरेशन 0.4-0.7mpa वायु स्रोत द्वारा किया जा सकता है।
The signal of industrial automation control system can be received by electrical regulator to accurately control the valve opening so as to achieve the control of flow temperature pressure and other different process parameters.

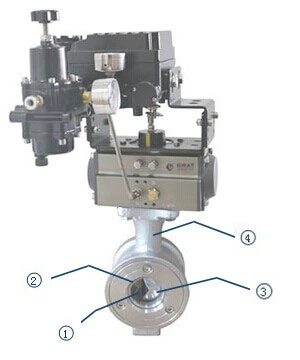

(1) वाल्व सीट का कैंची आकार का खंड और डिस्क आसानी से पाइपलाइन में सभी प्रकार की अशुद्धियों को काट देता है ताकि पाइपलाइन का सुचारू प्रवाह सुनिश्चित हो सके।
(2) उच्च तापमान प्रतिरोध के लिए स्टेलिट सील रिंग 350oC तक
(3) फिक्स्ड बॉल वाल्व स्टेम बॉल कोर एकीकरण प्रभावी ढंग से यांत्रिक वापसी त्रुटि की समस्या को हल करता है।
(4) अद्वितीय लंबी स्टेम बॉडी संरचना प्रभावी रूप से एक्ट्यूएटर और उच्च तापमान वाले मीडिया के बीच की दूरी को बढ़ाती है।
विनिर्देशः
| नाममात्र दबाव | DN15~DN350 |
| तरल पदार्थ का तापमान। | -30°C-350°C |
| नाममात्र दबाव | PN1.6-2.5MPa |
| उपयुक्त तरल पदार्थ | स्टेलिट सील रिंगः खनिज दाल के लिए उपयुक्त |
| वायु स्रोत का दबाव | 0.4~0.7MPa |
| एक्ट्यूएटर की सील सामग्री | फ्लोर रबड़ |
| एक्ट्यूएटर की सामग्री | एल्यूमीनियम मिश्र धातु |
| कनेक्शन का प्रकार | वेफर फ्लैंज आंतरिक धागा |
| प्रवाह विशेषता | लगभग eq% |
| शरीर सामग्री | SUS304,SUS316,WCB |
| डिस्क सामग्री | SUS304,SUS316 |
| वाल्व की सील सामग्री | स्टेनलेस स्टील स्टेलिट |
| भरना | ग्राफाइट |
| विनिर्माण मानक | JB/T8692-199 |
| गेंद वाल्व का डिजाइन मानक | GB12237-89 AP16D |
| निरीक्षण और परीक्षण मानक | जेबी/टी 9092 एपीआई 598 |
खोलने/बंद करने के लिए गैस की मात्रा
| वायु सिलेंडर का आकार | खुला (L) | बंद करो |
| 50 | 0.11 | 0.15 |
| 65 | 0.22 | 0.24 |
| 75 | 0.3 | 0.35 |
| 85 | 0.45 | 0.48 |
| 95 | 0.5 | 0.55 |
| 110 | 0.7 | 0.7 |
| 125 | 1.6 | 1.6 |
| 140 | 2.3 | 2.1 |
| 160 | 3.5 | 3 |
| 190 | 5.9 | 5.9 |
| 210 | 7.6 | 7.5 |
| 240 | 11 | 9 |
| 270 | 17 | 14 |
| 300 | 23.5 | 28 |
| 350 | 34 | 40 |
| 400 | 58 | 58 |

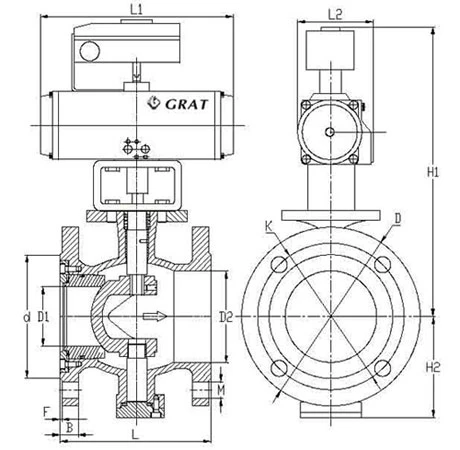

आकृति और कनेक्शन का आकार
| आकार डीएन |
इंच | D | डी1 | डी2 | d | क | एम | L | बी | F | H1 | H2 | L1 | L2 |
| 15 | 1/2" | 95 | 15 | 28 | 45 | 65 | 4*Φ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 |
| 20 | 3/4" | 105 | 15 | 28 | 55 | 75 | 4*Φ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 |
| 25 | 1" | 115 | 20 | 40 | 66 | 85 | 4*Φ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 |
| 32 | 1.2" | 135 | 25 | 46 | 78 | 100 | 4*Φ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 |
| 40 | 1.5" | 145 | 32 | 54 | 85 | 110 | 4*Φ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 |
| 50 | 2" | 160 | 40 | 65 | 100 | 125 | 4*Φ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 |
| 65 | 2.5" | 180 | 50 | 80 | 120 | 145 | 4*Φ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 |
| 80 | 3" | 195 | 65 | 100 | 135 | 160 | 8*Φ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 |
| 100 | 4" | 215 | 80 | 110 | 155 | 180 | 8*Φ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 |
| 125 | 5" | 245 | 100 | 135 | 185 | 210 | 8*Φ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 |
| 150 | 6" | 280 | 125 | 165 | 210 | 240 | 8*Φ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 |
| 200 | 8" | 335 | 160 | 205 | 265 | 295 | 12*Φ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 |
| 250 | 10" | 405 | 210 | 260 | 320 | 355 | 12*Φ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 |
| 300 | 12" | 460 | 250 | 322 | 375 | 410 | 12*Φ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 |
| 350 | 14" | 520 | 300 | 365 | 435 | 470 | 16*Φ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |

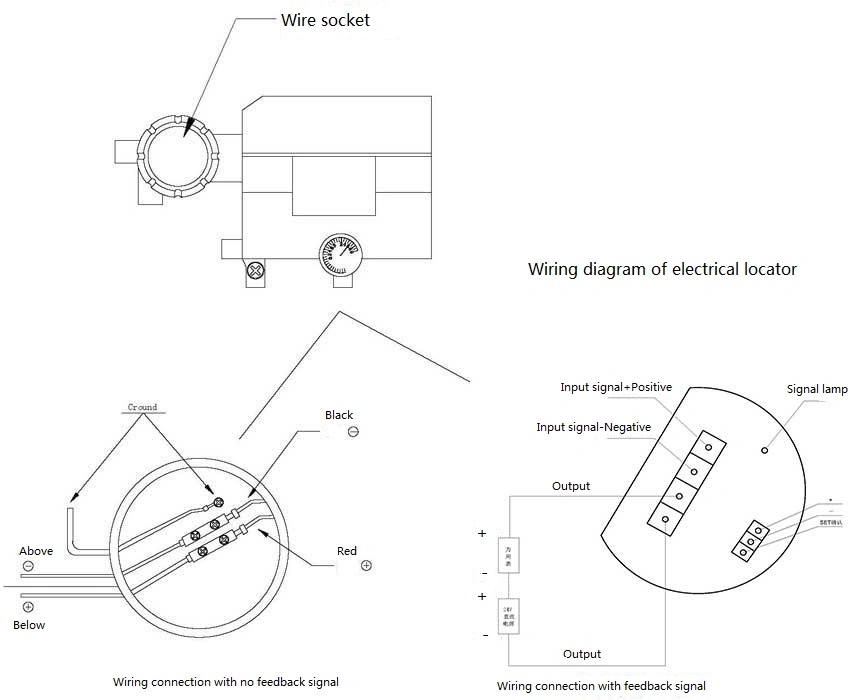

विनियमन प्रकार का वायरिंग आरेख
पैकिंग और शिपिंग
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
