उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP68,CCC, ISO, CE,TUV
मॉडल संख्या: टीए-100
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $250.00-1000.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10000 पीसी / माह
प्रमाणपत्र: |
सीसीसी, आईएसओ, सीई, आईएएफ, कैन्स |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
220 वी एसी |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
सामान्य तापमान |
संबंध: |
फ्लैंज |
सामग्री: |
मिश्र धातु |
नियंत्रण संकेत: |
4 ~ 20mA |
क्रिया कोण: |
0 - 180 डिग्री |
मृत क्षेत्र: |
0.2% से कम |
विस्फोट प्रूफ रेटिंग: |
एक्सडी II बीटी4 |
टॉर्कः: |
20-2000एन.एम |
प्रकार: |
चालू/बंद, विनियमन |
कार्रवाई का समय: |
4 सेकंड |
मॉड्यूलेशन सटीकता: |
0.3% से कम |
कार्यान्वयन मानक: |
Jb/T-8219-1999 |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
एचएस कोड: |
8537109090 |
प्रमाणपत्र: |
सीसीसी, आईएसओ, सीई, आईएएफ, कैन्स |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
220 वी एसी |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
सामान्य तापमान |
संबंध: |
फ्लैंज |
सामग्री: |
मिश्र धातु |
नियंत्रण संकेत: |
4 ~ 20mA |
क्रिया कोण: |
0 - 180 डिग्री |
मृत क्षेत्र: |
0.2% से कम |
विस्फोट प्रूफ रेटिंग: |
एक्सडी II बीटी4 |
टॉर्कः: |
20-2000एन.एम |
प्रकार: |
चालू/बंद, विनियमन |
कार्रवाई का समय: |
4 सेकंड |
मॉड्यूलेशन सटीकता: |
0.3% से कम |
कार्यान्वयन मानक: |
Jb/T-8219-1999 |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
एचएस कोड: |
8537109090 |

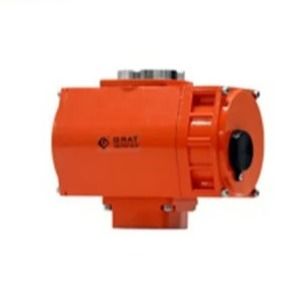

Exd II Bt4 विस्फोट-प्रूफ क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर बॉल वाल्व, बटरफ्लाई वाल्व क्वार्टर टर्न के लिए
उत्पाद का वर्णन:
Exd II Bt4 विस्फोट-प्रूफ क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर / IP68 / क्वार्टर टर्न
विवरण:
टीए श्रृंखला के विस्फोट प्रतिरोधी क्रिस्टल की विस्फोट प्रतिरोधी संरचना GB3836l-2000 "विस्फोटक गैस वातावरण के लिए विद्युत उपकरण भाग 1: सामान्य आवश्यकताएं" और GB3836 के अनुरूप है।2-2000 "विस्फोटक गैस वातावरण के लिए विद्युत उपकरण भाग 2: धमाका प्रतिरोधी प्रकार "डी" संबंधित विनियमों और एकात्मिक धमाका प्रतिरोधी संरचना का उपयोग।
The explosion-proof enclosure composed of the various explosion-proof components of the product can withstand the explosion pressure generated by the explosion of the explosive gas mixture in the shell, और खोल में विस्फोट को खोल के बाहर विस्फोटक गैस वातावरण में फैलने से रोक सकता है, भले ही उत्पाद के अंदर विस्फोट हो,यह खोल के बाहर फैल जाएगा और खोल के बाहर विस्फोटक गैस मिश्रण विस्फोट नहीं होगा.
टीए श्रृंखला इलेक्ट्रॉनिक्स 50 एन.एम.-2500 एन.एम. के आउटपुट टॉर्क के साथ एक एकीकृत इलेक्ट्रिक एक्ट्यूएटर है।यह घुमावदार यांत्रिक स्थिति और विभिन्न घूर्णी वाल्वों के घूर्णन के लिए उपयुक्त है (जैसे गेंद वाल्व), तितली वाल्व), डिमपर फ्लैप, और तरल युग्मन।समायोजन नियंत्रण।
विनिर्देशः
| प्रकार | Ex05 | Ex10 | Ex20 | Ex40 | Ex60 | Ex100 | Ex160 | Ex250 | |
| शक्ति आपूर्ति |
AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | |
| मोर्टार | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 1600 एनएम | 2500 एनएम | |
| क्रिया समय | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S | |
| घुमाव कोण |
0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | |
| मोटर शक्ति |
10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W | |
| रेटेड वर्तमान |
0.24/0.15A | 0.57/0.23A | 0.63/0.42A | 1.12/0.68A | 1.18/0.72A | 1.93/0.96A | 1.75/0.98A | 1.75/1.03A | |
| वजन | 4.5 किलो | 7.5 किलो | 8.0 किलो | 12 किलो | 12.5 किलो | 18.5 किलो | 19 किलो | 20 किलो | |
| उपयुक्त वाल्व | गेंद वाल्व | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 | DN250-300 | DN300 | DN400 |
| तितली वाल्व | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300-DN400 | DN400-600 | DN600 | DN700-800 | |
| इनपुट संकेत |
4~20mADC1~5VDC | ||||||||
| आउटपुट संकेत |
4~20mADC | ||||||||
| मूलभूत त्रुटि | ≤ ± 1% | ||||||||
| पीछे का अंतर मृत | < 0.3% | ||||||||
| मृत बैंड | 0.4 से 1.5% समायोज्य | ||||||||
| डम्पिंग विशेषताएं | 0 बार | ||||||||
| पुनरावृत्ति त्रुटि | 0% | ||||||||
| अलगाव प्रतिरोध | 100MΩ/500VDC | ||||||||
| रेत वोल्टेज के साथ | 1500VAC 1 मिनट | ||||||||
| सुरक्षा स्तर | IP68 | ||||||||
| स्थापना की स्थिति | 360° समायोज्य | ||||||||
| ग्रेड स्थापना | 2-M20x1.5 विस्फोट-प्रूफ केबल कनेक्शन पावर वायर सिग्नल वायर | ||||||||
| इंटरफ़ेस तापमान | -30°C~+60°C | ||||||||
| विशिष्ट कार्य | *डिहूमिडिफिकेशन हीटर *पासिव इलेक्ट्रिक शॉक स्विच *ओवर-टॉर्क सुरक्षा *फील्ड सुरक्षा इकाई | ||||||||

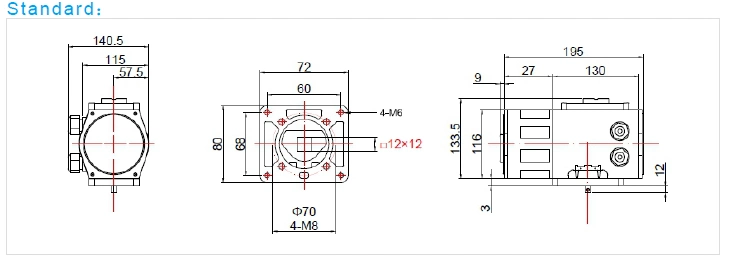

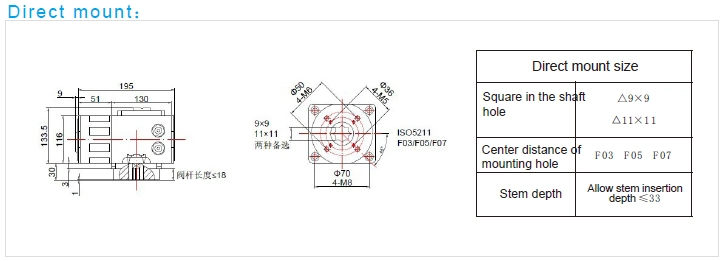

स्थापना आरेख

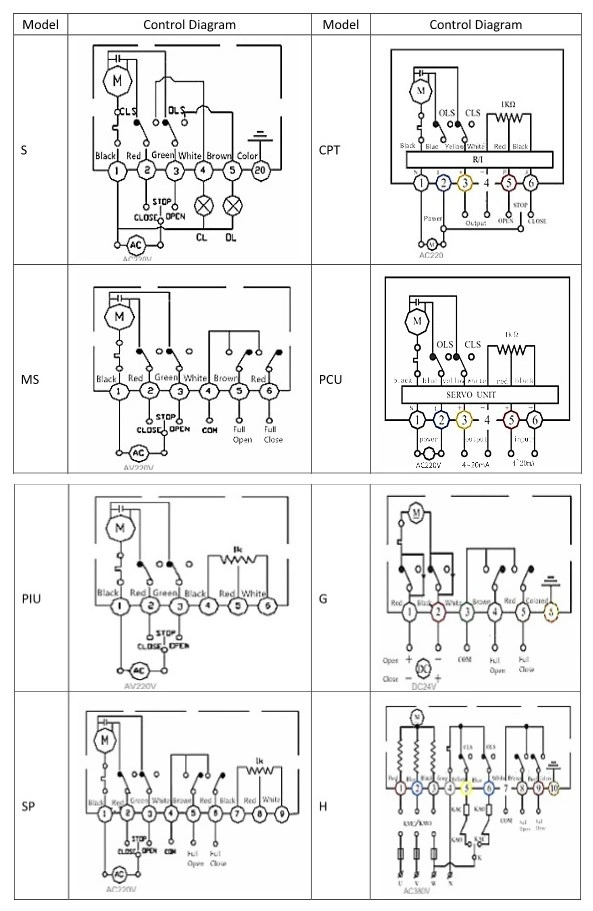

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
