उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE
मॉडल संख्या: ईडीएन15-100
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $170.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/सीई/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
वी टाइप बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
बॉडी रेटिंग्स: |
डीएन15-100 |
एक्शन मोड: |
कट ऑफ पर स्विच करें |
शरीर की सामग्री: |
स्टेनलेस स्टील SUS304\SUS316\कार्बन स्टील/कास्टिन |
सील का प्रकार: |
दोतरफा गोलाकार मुहर |
संरचना: |
लचीला बॉल वाल्व |
कार्य: |
रिलीफ वाल्व |
मानक: |
डीआईएन |
कार्रवाई का समय: |
4 सेकंड |
विद्युत आपूर्ति: |
एसी 220 वी 50/60 हर्ट्ज |
आपरेटिंग दबाव: |
Pn16, Pn25, Pn40 |
शारीरिक संबंध: |
फ्लैंज प्रकार, कनेक्टिंग थ्रेड |
रिसाव के: |
मानकों का अनुपालन Ansib16.104 5 |
लागू माध्यम: |
पानी, तेल, गैस |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/सीई/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
वी टाइप बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
बॉडी रेटिंग्स: |
डीएन15-100 |
एक्शन मोड: |
कट ऑफ पर स्विच करें |
शरीर की सामग्री: |
स्टेनलेस स्टील SUS304\SUS316\कार्बन स्टील/कास्टिन |
सील का प्रकार: |
दोतरफा गोलाकार मुहर |
संरचना: |
लचीला बॉल वाल्व |
कार्य: |
रिलीफ वाल्व |
मानक: |
डीआईएन |
कार्रवाई का समय: |
4 सेकंड |
विद्युत आपूर्ति: |
एसी 220 वी 50/60 हर्ट्ज |
आपरेटिंग दबाव: |
Pn16, Pn25, Pn40 |
शारीरिक संबंध: |
फ्लैंज प्रकार, कनेक्टिंग थ्रेड |
रिसाव के: |
मानकों का अनुपालन Ansib16.104 5 |
लागू माध्यम: |
पानी, तेल, गैस |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
एचएस कोड: |
8481804090 |
| वाल्व का आकार | DN15~DN100 | |
| विद्युत आपूर्ति | AC220V,AC380V, DC24V | |
| अस्थायी। | ≤220oC | |
| परिवेश का तापमान। | -30oC-60oC | |
| शरीर का दर्जा | 0.1~4.0MPa | |
| उद्देश्य | जल्दी खोलें और बंद करें | |
| क्रिया समय | 4S/7S (वैकल्पिक)) | |
| लागू माध्यम | पानी,तेल,गैस | |
| अंत कनेक्शन | फ्लैंज, धागा | |
| सील का प्रकार | दोतरफा गोलाकार सील(शून्य रिसाव) | |
| परीक्षण दबाव | शरीर परीक्षण | 1.76 एमपीए |
| सील परीक्षण | 2.4MPa | |
| शरीर सामग्री | डब्ल्यूसीबी,SUS304,SUS316 | |
| सील रिंग सामग्री | ईपीडीएम,पीटीएफई,पीपीएल,धातु सीट | |
| सुरक्षा स्तर | IP67 | |
| विनिर्माण मानक | GB12237-89 AP16D | |
| फ्लैंज मानक | JB79 GB9113 ANSI B16.5 JIS B2212 | |
| संरचना और लंबाई मानक | GB1221-89 | |
| निरीक्षण मानक | जेबी/टी 9092 एपीआई 598 | |

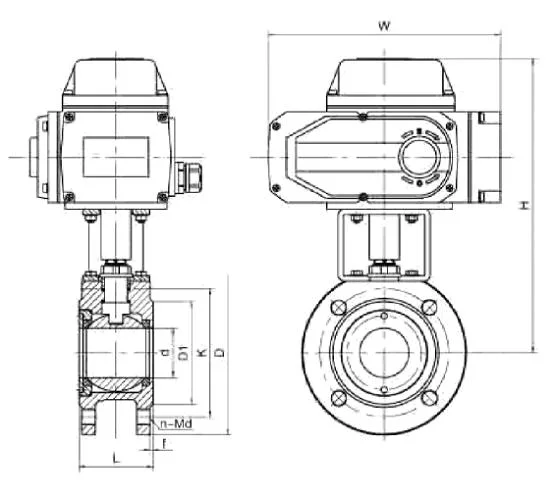

| डीएन | L | D | क | डी1 | एन-एमडी | बी | मैं | H1 | H2 | W1 | W2 | वजन किलो |
|
| मिमी | इंच | ||||||||||||
| 15 | आधा′′ | 35 | 95 | 65 | 46 | 4-φएम12 | 9 | 2 | 234 | 196 | 145 | 196 | 5.6 |
| 20 | 3/4′′ | 38 | 100 | 75 | 56 | 4-φएम12 | 12 | 2 | 242 | 196 | 145 | 196 | 6 |
| 25 | 1′′ | 42 | 110 | 85 | 66 | 4-φएम12 | 12.7 | 2 | 218 | 196 | 145 | 196 | 5.8 |
| 32 | 11/4′′ | 52 | 133 | 100 | 78 | 4-φएम16 | 14 | 3 | 231 | 196 | 145 | 196 | 6.7 |
| 40 | 11/2 | 61 | 145 | 110 | 87 | 4-φएम16 | 15 | 3 | 238 | 196 | 145 | 196 | 7.6 |
| 50 | 2 | 73 | 160 | 125 | 99 | 4-φएम16 | 16.7 | 3 | 251 | 196 | 145 | 196 | 8.7 |
| 65 | 21/2′′ | 92 | 180 | 145 | 118 | 4-φएम16 | 17.2 | 3 | 265 | 196 | 145 | 196 | 16.8 |
| 80 | 3′′ | 109 | 195 | 160 | 136 | 8-φएम16 | 19 | 3 | 298 | 255 | 184 | 255 | 18.6 |
| 100 | 4′′ | 140 | 215 | 180 | 156 | 8-φएम16 | 18.5 | 3 | 310 | 255 | 184 | 255 | 21.2 |

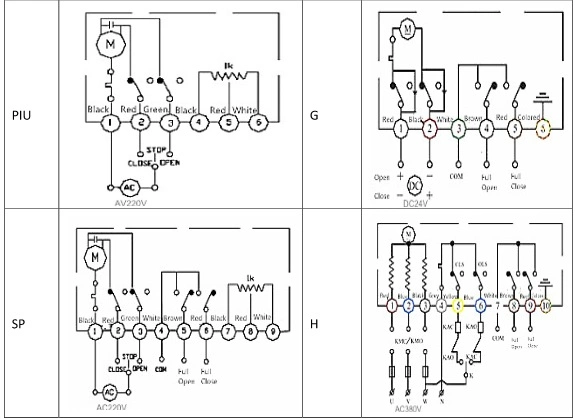

कनेक्शन आरेख
पैकिंग और शिपिंग:
1पैकेजिंगः अंदर से बुलबुला पैकेज, बाहर से कार्डबोर्ड बॉक्स और लकड़ी का केस।
2परिवहन: समुद्र मार्ग, हवाई मार्ग, रेल मार्ग।
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
