उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE、CNAS
मॉडल संख्या: EK-0000286
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $20.00-500.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
डीआईएन |
आकार: |
डीएन15-200 |
प्रवाह प्रकार: |
एल या टी |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
डीआईएन |
आकार: |
डीएन15-200 |
प्रवाह प्रकार: |
एल या टी |
एचएस कोड: |
8481804090 |

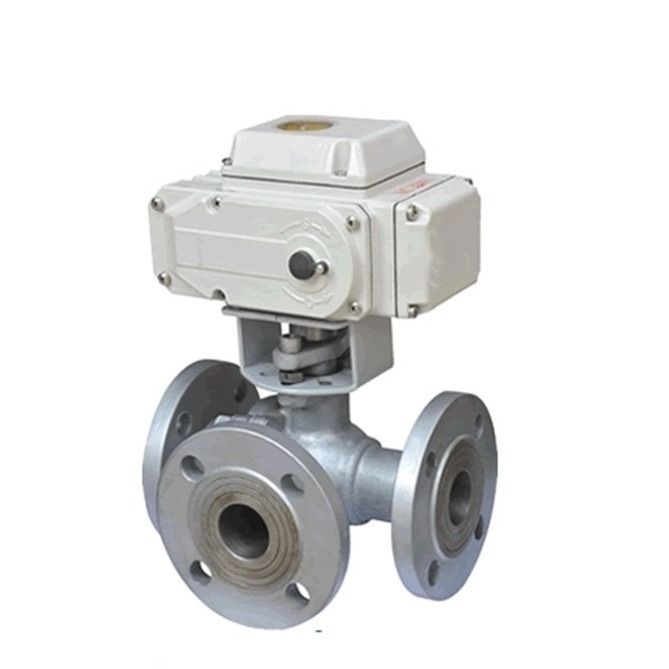

इलेक्ट्रिक एक्ट्यूएटर फ्लैंज स्टेनलेस स्टील 3 वे मोटर चालित बॉल वाल्व
उत्पाद का वर्णन:
इलेक्ट्रिक एक्ट्यूएटर फ्लैंज स्टेनलेस स्टील 3 वे मोटर चालित बॉल वाल्व/IP67/फिक्स्ड बॉल वाल्व
विवरण:
विनिर्देशः
| विद्युत आपूर्ति | AC24V,DC24V,AC110,AC220V,AC380V |
| वाल्व का आकार | DN15~200 |
| मध्यम तापमान | 0°C-95°C |
| परिवेश का तापमान | -30°C~+60°C |
| परिचालन दबाव | पीएन16 |
| क्रिया मोड | काटने के लिए स्विच करें,0-90° gyration |
| बिजली की खपत | 8VA-30VA |
| शरीर के संबंध | अंदर का धागा |
| शरीर सामग्री | SUS304,SUS316 |
| सील सामग्री | पीटीएफई, ईपीडीएम |
| एक्ट्यूएटर सामग्री | कास्टिंग एल्यूमीनियम मिश्र धातु |
| लागू कार्य शर्तें | वातानुकूलन प्रणाली, अग्निशमन प्रणाली, जल उपचार प्रणाली, पाइपलाइन शुद्धिकरण, विश्लेषणात्मक उपकरण और धुआं नमूनाकरण |
| स्थापना मोड | किसी भी कोण में. (सेवा जीवन को बढ़ाने के लिए क्षैतिज या झुकाव स्थापना को प्राथमिकता दें) |

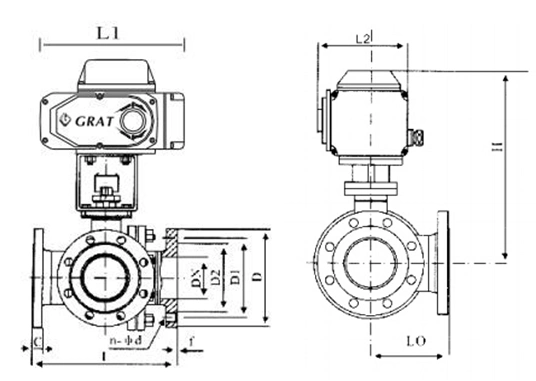

आकृति और कनेक्शन का आकार
| वाल्व का आकार | आयाम ((मिमी) | फ्लैंज ((मिमी) | ||||||||||
| मिमी | इंच | L | L0 | L1 | L2 | H | D | डी1 | डी2 | सी | F | n-φd |
| 15 | आधा | 150 | 75 | 196/248 | 121/158 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 3/4 | 150 | 75 | 196/248 | 121/158 | 197/225 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 1 | 180 | 90 | 196/248 | 121/158 | 199/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 |
| 32 | एक चौथाई | 200 | 100 | 196/248 | 121/158 | 240/266 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 1 1/2 | 220 | 110 | 196/248 | 121/158 | 255/271 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 2 | 240 | 120 | 196/248 | 121/158 | 286/307 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | ढाई | 260 | 130 | 196/248 | 121/158 | 330/335 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
| 80 | 3 | 280 | 140 | 196/248 | 121/158 | 349/383 | 200 | 160 | 132 | 20 | 3 | 8-φ18 |
| 100 | 4 | 320 | 160 | 196/248 | 121/158 | 421/487 | 220 | 180 | 156 | 22 | 3 | 8-φ18 |
| 125 | 5 | 380 | 190 | 196/248 | 121/158 | 485/557 | 250 | 210 | 184 | 22 | 3 | 8-φ18 |
| 150 | 6 | 440 | 220 | 196/248 | 121/158 | 528/629 | 285 | 240 | 211 | 24 | 3 | 8-φ22 |
| 200 | 8 | 550 | 275 | 196/248 | 121/158 | 702/750 | 340 | 295 | 266 | 24 | 3 | 12-φ22 |

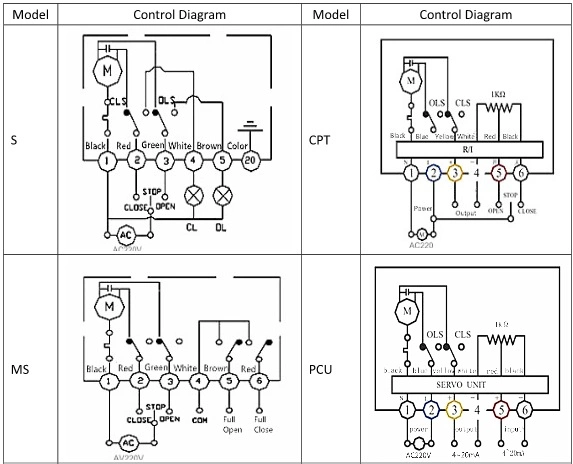

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
