उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE
मॉडल संख्या: Ek-000040
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $100.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: L/C,T/T,D/P,PayPal,वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
सामग्री: |
कार्बन स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
आकार: |
Dn15 ~ 250 |
इनपुट सिग्नल: |
4-20mA |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
सामग्री: |
कार्बन स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
आकार: |
Dn15 ~ 250 |
इनपुट सिग्नल: |
4-20mA |
एचएस कोड: |
8481804090 |
फ्लैंज कनेक्शन कार्बन स्टील फ्लोरीन इलेक्ट्रिक कंट्रोल बॉल वाल्व
फ्लैंज कनेक्शन कार्बन स्टील फ्लोरीन इलेक्ट्रिक कंट्रोल बॉल वाल्व/IP67/ फिक्स्ड बॉल वाल्व
विवरण:
फ्लोरिन लिंक्ड इलेक्ट्रिक बॉल वाल्व को पेट्रोलियम, रासायनिक प्रसंस्करण, रंगाई और एसिड / क्षार उत्पादन जैसे उद्योगों में अत्यधिक संक्षारक मीडिया को नियंत्रित करने के लिए डिज़ाइन किया गया है।यह जंग प्रतिरोधी अनुप्रयोगों के लिए आदर्श विकल्प है.
प्रमुख विशेषताएं:
पीटीएफई अस्तर:पॉलीटेट्राफ्लोरोएथिलीन (पीटीएफई) का अस्तर उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व सुनिश्चित करता है।
लोचदार सील डिजाइनःलिप-टाइप लोचदार सील संरचना वाल्व के जीवन का विस्तार करती है।
व्यापक संगतता:उच्च-दबाव अंतर, चरम तापमान और एसिड, क्षार, नमक और संक्षारक गैसों सहित आक्रामक मीडिया को संभालता है।
विनिर्देशः
| विद्युत आपूर्ति | AC220V |
| शरीर का आकार | DN15-250 |
| मध्यम तापमान | -80°C~160°C (कोई ठंड नहीं) |
| परिचालन दबाव | PN1.0~2.5MPa |
| क्रिया मोड | 4-20mA सिग्नल इनपुट फीडबैक, 0-90° घूर्णन |
| क्रिया समय | 4 ~ 30 एस |
| शरीर के संबंध | फ्लैंज |
| शरीर सामग्री | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| सील सामग्री | पीटीएफई |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
| लागू माध्यम | अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल, खनिज दाल और कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, घटाने वाला एजेंट, संक्षारक रासायनिक तरल |

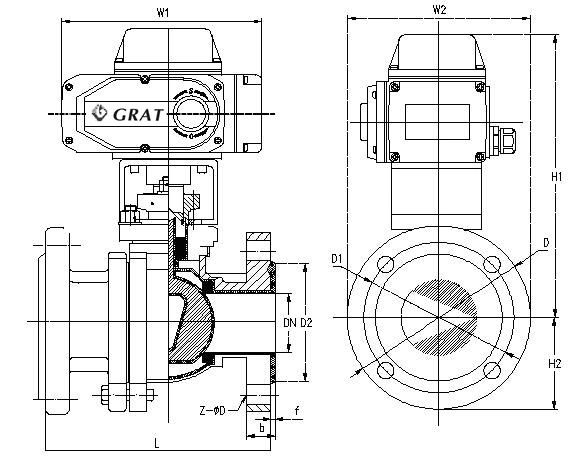

| डीएन | L | D | डी1 | डी2 | Z-ΦD | f | b | H2 | H1 | W1 | W2 |
| 15 | 140 | 95 | 65 | 45 | 4-14 | 2 | 13 | 50 | 250 | 196 | 145 |
| 20 | 140 | 105 | 75 | 55 | 4-14 | 2 | 13 | 55 | 255 | 196 | 145 |
| 25 | 150 | 115 | 85 | 65 | 4-14 | 2 | 13 | 60 | 260 | 196 | 145 |
| 32 | 165 | 135 | 100 | 78 | 4-18 | 2 | 13 | 70 | 270 | 196 | 145 |
| 40 | 180 | 145 | 110 | 85 | 4-18 | 3 | 14 | 75 | 275 | 196 | 145 |
| 50 | 200 | 160 | 125 | 100 | 4-18 | 3 | 17 | 80 | 280 | 196 | 145 |
| 65 | 220 | 180 | 145 | 120 | 4-18 | 3 | 17 | 90 | 290 | 196 | 145 |
| 80 | 250 | 195 | 160 | 135 | 8 से 18 | 3 | 18 | 100 | 330 | 255 | 184 |
| 100 | 280 | 215 | 180 | 155 | 8 से 18 | 3 | 19 | 110 | 340 | 255 | 184 |
| 125 | 320 | 245 | 210 | 185 | 8 से 18 | 3 | 21 | 125 | 355 | 255 | 184 |
| 150 | 360 | 280 | 240 | 210 | 8-23 | 3 | 23 | 140 | 370 | 255 | 184 |
| 200 | 400 | 335 | 295 | 265 | 8-23 | 3 | 24 | 170 | 400 | 255 | 184 |
| 250 | 450 | 390 | 350 | 320 | 12-23 | 3 | 26 | 200 | 485 | 354 | 273 |
| 300 | 610 | 440 | 400 | 368 | 12-23 | 4 | 28 | 220 | 505 | 354 | 273 |
| 350 | 686 | 500 | 460 | 428 | 16-23 | 4 | 31 | 250 | 535 | 354 | 273 |
मुख्य भागों की सामग्री
भाग का नाम |
शरीर |
बोनट |
भरने का डिब्बा |
ग्रंथि अंगूठी |
सीट |
पैकिंग |
स्पिनर |
सामग्री ट्रेडमार्क |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी 40Cr ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
एफईपी |
एफईपी |
डब्ल्यूसीबी |
लागू चैनलिंग माध्यम
मध्यम अवस्था |
मध्यम तापमान |
मध्यम दबाव |
मध्यम विशेषताएं |
मध्यम एकाग्रता |
मध्यम नाम |
तरल |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
असीमित |
अम्ल, क्षार, नमक, क्लोरीन, भाप, स्रोत जल, खदान का दाल, कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट। |
गैस |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
असीमित |
|
तरल और ठोस मिश्रण |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
< 60% |
नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेजिंग के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
