उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP68,CCC, ISO, CE
मॉडल संख्या: E20-2000NM
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: To Be Negotiated
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
IP68/CCC/ISO/CE |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
AC220V |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
हल्का तापमान |
संबंध: |
फ्लैंज |
सामग्री: |
स्टेनलेस स्टील |
क्रिया कोण: |
180 अधिकतम परिक्रमण कोण है |
नियंत्रण संकेत: |
4-20mA स्विच ऊर्जा |
मॉड्यूलेशन सटीकता: |
0.3% |
सम्बन्ध: |
ब्रैकेट और शाफ्ट स्लीव फिक्स एक्ट्यूएटर |
विनिर्देश: |
20-2000Nm |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
IP68/CCC/ISO/CE |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
AC220V |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
हल्का तापमान |
संबंध: |
फ्लैंज |
सामग्री: |
स्टेनलेस स्टील |
क्रिया कोण: |
180 अधिकतम परिक्रमण कोण है |
नियंत्रण संकेत: |
4-20mA स्विच ऊर्जा |
मॉड्यूलेशन सटीकता: |
0.3% |
सम्बन्ध: |
ब्रैकेट और शाफ्ट स्लीव फिक्स एक्ट्यूएटर |
विनिर्देश: |
20-2000Nm |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
सरल सेटअप के लिए पीपीडी पोजिशनिंग तकनीक के साथ ईए श्रृंखला इलेक्ट्रिक कंट्रोल वाल्व
उत्पाद का वर्णन:

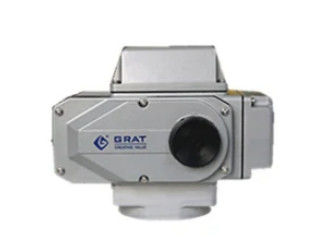

ईए श्रृंखला इलेक्ट्रॉनिक एक्ट्यूएटर/ IP67/कम तापमान
विवरण:
ईए श्रृंखला इलेक्ट्रॉनिक एक्ट्यूएटर एक अंतर्निहित ईए नियंत्रण मॉड्यूल के माध्यम से सरल सुरक्षित और आसान सेटअप के लिए प्रदान करता है और
अद्वितीय पीपीडी पोजिशनिंग टेक्नोलॉजी पेटेंट।
विनिर्देशः
| प्रकार | 20 | 50 | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | |
| विशेषताएं | ||||||||||
| आउटपुट टॉर्क | 20 एनएम | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 1500 एनएम | 2000 एनएम | |
| क्रिया समय (S) | 10/20 | 4/10 20/60 |
4/7 15/30/60 |
यहोवा का वचन, 6/15 30/60 |
यहोवा का वचन, 6/15 30/60 |
45 | 15/30 | 48 | 60/75 | |
| घूर्णन कोण | 0-90° 0-360° |
0-90° 0-360° |
0-90° 0-360° |
0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| मोटर शक्ति ((W) | AC220V | 6 | 10 | 25 | 40 | 90 | 90 | 120 | 140 | 140 |
| AC380V | ------- | 6 | 15 | 30 | 40 | 40 | 90 | 100 | -------- | |
| DC24V | 8 | 13 | 25 | 35 | 70 | 70 | -------- | -------- | ---------- | |
| नामित धारा ((A) | AC220V | 0.16 | 0.16 | 0.32 | 0.35 | 0.54 | 0.64 | 0.96 | 0.98 | 1.03 |
| AC380V | -------- | 0.07 | 0.1 | 0.15 | 0.29 | 0.29 | 0.45 | 0.46 | -------- | |
| DC24V | 0.7 | 1.28 | 2.03 | 3.57 | 5.13 | 3.04 | -------- | -------- | -------- | |
| वजन ((किग्रा) | 1.2 | 2.5 | 3.5 | 8 | 8.5 | 9 | 17 | 18 | 20 | |
| शक्ति | AC 220V±10% 50HZ/60HZ, AC 380V±10% 50HZ/60HZ, DC24V | |||||||||
| इन्सुलेशन प्रतिरोध | 100MΩ/500VDC | |||||||||
| एंटी-प्रेशर स्तर | 1500VAC 1 मिनट | |||||||||
| सुरक्षा स्तर | IP67 ((यह लगभग 20 मीटर गहराई में पानी में कोई रिसाव नहीं है) | |||||||||
| सीमित घटक | विद्युत संचालित: पूरी तरह से खुला और बंद, सीमा स्विच। मैनुअल: यांत्रिक बंदूक। |
|||||||||
| रक्षक | अति ताप रक्षक (स्व-पुनर्प्राप्त) | |||||||||
| स्थापना की स्थिति | 0 से 360 डिग्री तक कोई भी दिशा | |||||||||
| विद्युत कनेक्शन | M20*1.5 जलरोधक केबल कनेक्शन, बिजली के तार, सिग्नल तार | |||||||||
| परिवेश का तापमान | -30°C-60°C | |||||||||

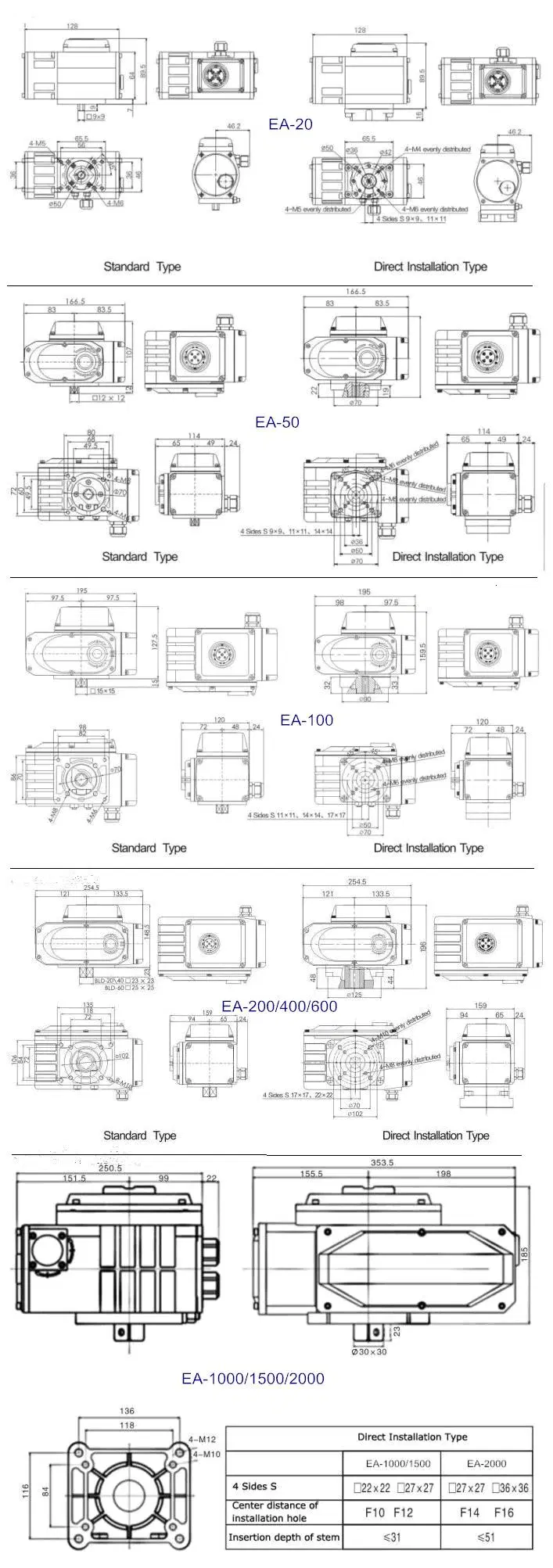

स्थापना आरेख

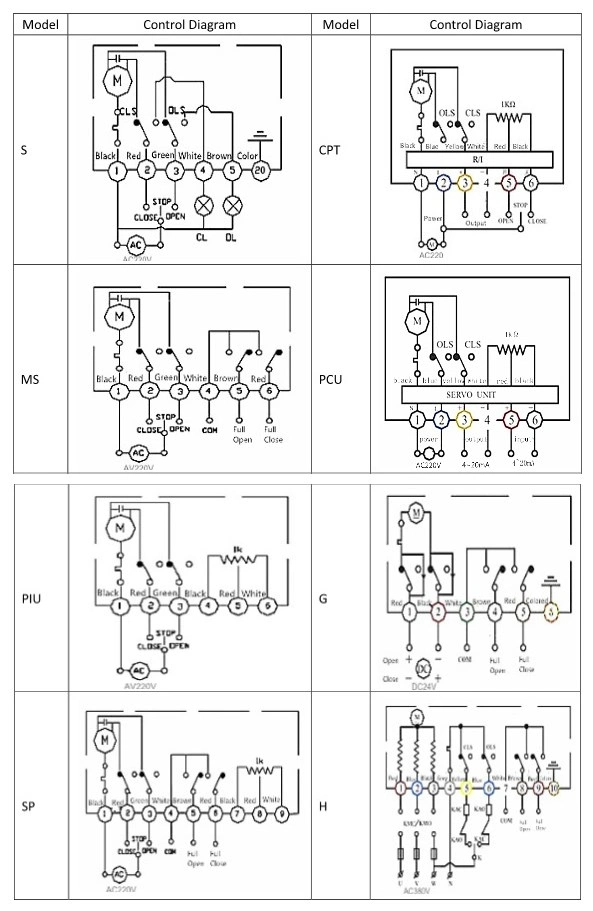

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
