उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP68,CCC, ISO, CE
मॉडल संख्या: ईए श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $242.00-929.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
IP68/CCC/ISO/CE |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
AC220V |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
सामान्य तापमान |
संबंध: |
धागा |
सामग्री: |
मिश्र धातु |
नियंत्रण संकेत: |
बस संचार, एनालॉग सिग्नल |
टॉर्कः: |
20n.M-2500n.M |
उपयुक्त वाल्व प्रकार: |
बॉल वाल्व, वी टाइप, बटरफ्लाई, वेंटिलेशन वाल्व |
विनिर्देश: |
<20 किग्रा |
प्रकार: |
चालू/बंद, विनियमन |
वारंटी अवधि: |
एक वर्ष |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
IP68/CCC/ISO/CE |
न्यूनतम आदेश मात्रा: |
1 पीसी |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
विद्युत आपूर्ति: |
AC220V |
बिजली स्रोत: |
विद्युत शक्ति |
तापमान: |
सामान्य तापमान |
संबंध: |
धागा |
सामग्री: |
मिश्र धातु |
नियंत्रण संकेत: |
बस संचार, एनालॉग सिग्नल |
टॉर्कः: |
20n.M-2500n.M |
उपयुक्त वाल्व प्रकार: |
बॉल वाल्व, वी टाइप, बटरफ्लाई, वेंटिलेशन वाल्व |
विनिर्देश: |
<20 किग्रा |
प्रकार: |
चालू/बंद, विनियमन |
वारंटी अवधि: |
एक वर्ष |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
एचएस कोड: |
8481804090 |

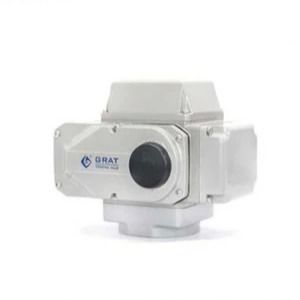

एनालॉग इनपुट/आउटपुट सिग्नल के साथ ईए-सीरीज लघु बुद्धिमान इलेक्ट्रिक एक्ट्यूएटर
उत्पाद का वर्णन:
एनालॉग इनपुट/आउटपुट सिग्नल/IP68/सामान्य तापमान के साथ लघु बुद्धिमान इलेक्ट्रिक एक्ट्यूएटर
विवरण:
क्वार्टर टर्न इलेक्ट्रॉनिक एक्ट्यूएटर -- उपयुक्त वाल्वः बॉल वाल्व, वी प्रकार नियंत्रण वाल्व, तितली वाल्व, वेंटिलेशन वाल्व, डंपर प्रशंसक गतिशील संतुलन वाल्व, प्लग वाल्व,अन्य औद्योगिक क्षेत्र में घुमावदार वाल्व और मैकेनिकल पोजिशनिंग रोटेशन सिस्टम.
सटीक स्थिति नियंत्रण और मॉड्यूलेशन अनुप्रयोग के लिए इलेक्ट्रॉनिक एक्ट्यूएटर
* लघु डिजाइनः उदाहरण के लिए: 100 एनएम के लिए एक्ट्यूएटर आकारः 200 मिमी*160 मिमी*145 मिमी केवल 3.5 किलो में
*100,000 से अधिक बार ऑपरेशन परीक्षण गलती के बिना पारित (तीसरे पक्ष के परीक्षण रिपोर्ट और क्षेत्र आवेदन के साथ गवाही)
*एक अंतर्निहित ईए नियंत्रण मॉड्यूल 4-20mA एनालॉग संकेत के माध्यम से वाल्व के उद्घाटन को नियंत्रित करने के लिएः
फ़ील्ड के लिए चयन योग्य समायोजनः
शून्य और स्पैन
कमांड सिग्नल प्रकार
मानक या रिवर्स अभिनय
मैनुअल-ऑटो ऑपरेशन
संकेत के नुकसान में आउटपुट शाफ्ट स्थिति वापसी
विशेषताएं:
*20N.M-2500N.M से आउटपुट टॉर्क
* समायोज्य गति नियंत्रण (अनुकूलन के लिए उपलब्ध कार्रवाई समय 15S-75S)
*बस संचार, एनालॉग संकेत नियंत्रण उपलब्ध है
*स्थायी रूप से चिकनाई और रखरखाव मुक्त ड्राइव ट्रेन
*धूल प्रतिरोधी और IP68 तक जलरोधक ((20 मीटर गहरे पानी में कोई रिसाव नहीं)
*स्व-पुनर्प्राप्ती अति ताप रक्षक
*किसी भी ओरिएंटेशन में माउंट करने में सक्षम
*वैकल्पिक टोक़ सीमितकर्ता/रिमोट कंट्रोल/डिहूमिडिफायर हीटर

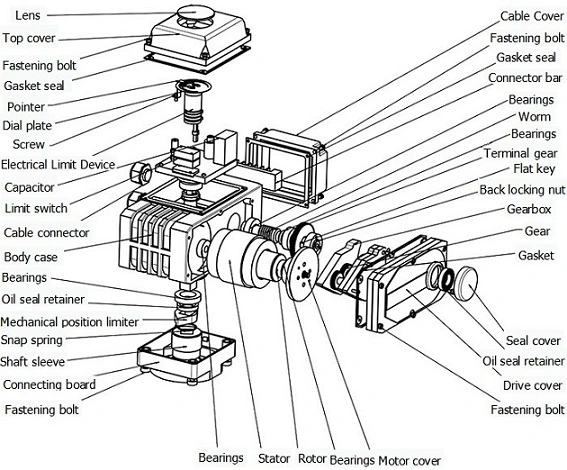

| घटक | आवरण | कीड़ा | धुरी के धुरी | गियर |
| सामग्री | एल्यूमीनियम मिश्र धातु | जस्ता-कापर मिश्र धातु | जस्ता-कापर मिश्र धातु | 45# स्टील |
विनिर्देश
| प्रकार | 20 | 50 | 100 | 200 | 400 | 600 | 1000 | 1600 | 2500 | |
| आउटपुट टॉर्क | 20 एनएम | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 1600 एनएम | 2500 एनएम | |
| क्रिया समय | 15S | 15S/30S | 15S/30S | 15S/30S | 15S/30S | 45S | 30S | 48S | 60S/75S | |
| घूर्णन कोण | 0-90° 0-360° |
0-90° 0-360° |
0-90° 0-360° |
0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| मोटर शक्ति ((W) | AC220V | 6W | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| AC380V | 6W | 15W | 30W | 40W | 40W | 90W | 100W | |||
| DC24V | 8W | 13W | 25W | 35W | 70W | 70W | ||||
| नामित धारा ((A) | AC220V | 0.16A | 0.16A | 0.32A | 0.35A | 0.54A | 0.64A | 0.96A | 0.98A | 1.03A |
| AC380V | 0.07A | 0.10A | 0.15A | 0.29A | 0.29A | 0.45A | 0.46A | |||
| DC24V | 0.7A | 1.28A | 2.03A | 3.57A | 5.13A | 3.04A | ||||
| वजन | 1.2 किलो | 2.5 किलो | 3.5 किलो | 8 किलो | 8.5 किलो | 9 किलो | 20 किलो | 21 किलो | 22 किलो | |
| उपयुक्त वाल्व | गेंद वाल्व | DN15 | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 | DN250-300 | DN300 | DN400 |
| तितली वाल्व | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300-DN400 | DN400-600 | DN600 | DN700-800 | ||
| विद्युत आपूर्ति | AC220V AC380V DC24V AC110V DC220V अनुकूलन योग्य | |||||||||
| मॉड्यूलेशन सटीकता | हाइस्टेरिसिस≤0.5% मृत बैंड≤0.5% फीडबैक त्रुटि≤0.5% | |||||||||
| अलगाव प्रतिरोध | 100MΩ/500VDC | |||||||||
| वोल्टेज का सामना करें | 1500VAC 1 मिनट | |||||||||
| सुरक्षा स्तर |
IP68 ((20 मीटर गहरे पानी में कोई रिसाव नहीं) | |||||||||
| सीमित घटक | विद्युत संचालितःपूरी तरह से खुला और बंद सीमा स्विच मून्युअलः यांत्रिक बंदूक |
|||||||||
| रक्षक | अति ताप रक्षक (स्व-पुनर्प्राप्ति) | |||||||||
| स्थापना की स्थिति | 0 से 360 डिग्री तक कोई भी दिशा | |||||||||
| विद्युत कनेक्शन | M20*1.5 जलरोधक केबल कनेक्शन, बिजली के तार, सिग्नल तार | |||||||||
| परिवेश का तापमान | -30°C-60°C | |||||||||
| परीक्षण मानक | JB/T8219-1999 | |||||||||
वैकल्पिक कार्यों को अनुकूलित किया जा सकता हैः
| वैकल्पिक कार्य | कोड |
| टॉर्क लिमिटर | एटीएस |
| ब्रैकेट और शाफ्ट आस्तीन | ZT |
| रिमोट कंट्रोल | सी |
| निर्जलीकरण हीटर | H |

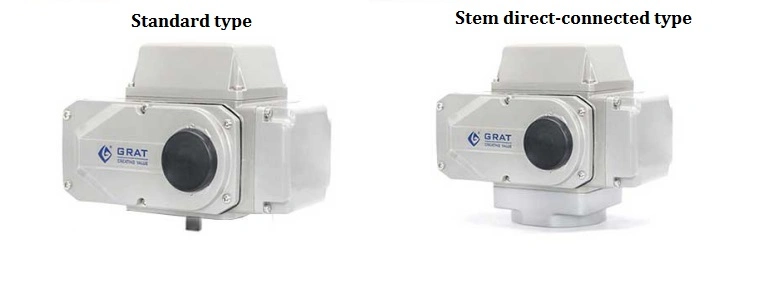

कनेक्शन प्रकार:
मानक वर्षः ब्रैकेट और शाफ्ट स्लीव फिक्स्ड वाल्वों के लिए
स्टेम डायरेक्ट-कनेक्टेड प्रकारः उच्च प्लेटफॉर्म वाल्वों के लिए ((ISO5211 देखें)

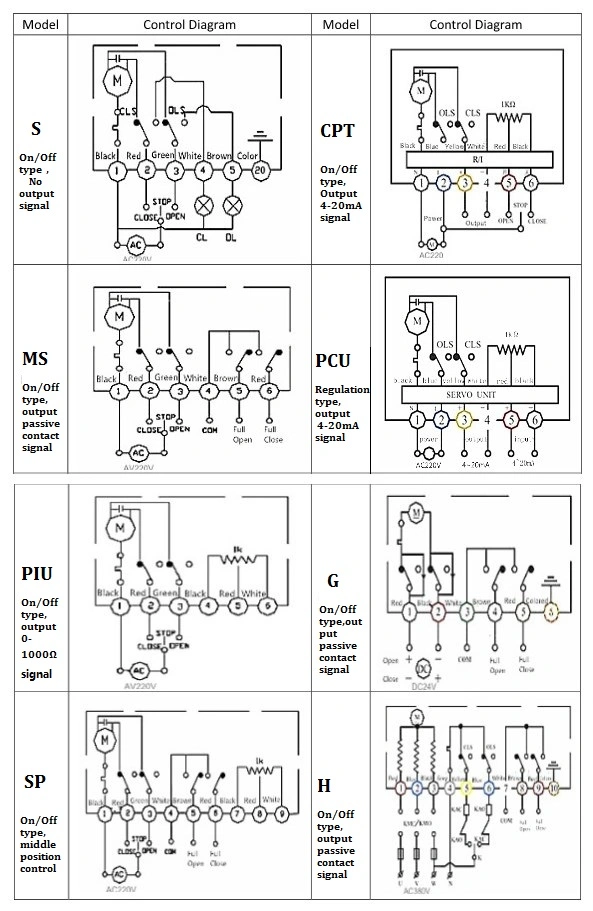

वैकल्पिक नियंत्रण आरेख
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
