उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP68,CCC, ISO, CE
मॉडल संख्या: ईबी श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $350.00-1000.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीई/आईएसओ/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
ड्राइविंग मोड:: |
विद्युत |
कनेक्शन प्रपत्र: |
फ्लैंज |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
वाल्व बोडी: |
ढलाई |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग |
विस्फोट प्रूफ ग्रेड: |
एक्सिड II बीटी4 |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
जीबी/टी 122387-89 |
कार्य: |
बायपास-वाल्व |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8537109090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीई/आईएसओ/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
ड्राइविंग मोड:: |
विद्युत |
कनेक्शन प्रपत्र: |
फ्लैंज |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
वाल्व बोडी: |
ढलाई |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग |
विस्फोट प्रूफ ग्रेड: |
एक्सिड II बीटी4 |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
जीबी/टी 122387-89 |
कार्य: |
बायपास-वाल्व |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8537109090 |

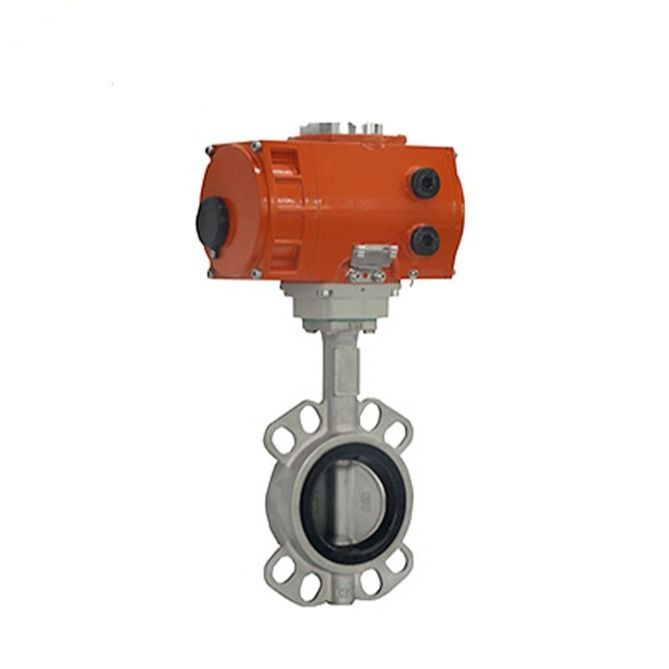

IP68 Exid II Bt4 विस्फोट-सबूत इलेक्ट्रिक तितली वाल्व
उत्पाद का वर्णन:
विस्फोट-प्रूफ इलेक्ट्रिक बटरफ्लाई वाल्व/एक्सिड II Bt4/IP68
विवरण:
Explosion-proof Electric Butterfly Valve has the non-pin structure to effectively avoid the pin break off in a long- term operation as a modulation device to control and cut off the various industrial medium of water and oil to realize temperature pressure and flow control.
सभी विद्युत और यांत्रिक घटक एल्यूमीनियम मिश्र धातु के खोल में सील हैं, जिसमें 1.6 एमपीए का उच्च तत्काल विस्फोट प्रतिरोध दबाव है, जो इग्निशन स्रोत को प्रभावी ढंग से अलग करता है।
सुरक्षा ग्रेड IP68 तक "ओ" रिंग सील के साथ प्रत्येक विस्फोट-सबूत सतह स्थिर और विश्वसनीय विस्फोट-सबूत प्रदर्शन प्राप्त करने के लिए परिपत्र रिक्ति और सीएनसी परिशुद्धता मशीनिंग को अपनाती है
This valve is suited to the pipeline and container of non corrosive gas liquid semi-liquid and solid powder and applied in the industrial fields of petroleum chemical food medicine textile papermaking power shipwater and drainage smelting energy and so on.
विस्फोट प्रतिरोधी ग्रेडः
टीए: एक्सड II के लिए विस्फोट-प्रूफ स्तर के विस्फोट-प्रूफ श्रृंखला उत्पाद
पूर्व
D: धमाका प्रतिरोधी प्रकारः धमाका प्रतिरोधी
II: कोयला खदान या उपकरण को छोड़कर विस्फोटक गैस वातावरण में उपयोग किया जाने वाला विद्युत उपकरण
B: विस्फोट स्तरः विस्फोट स्तर के अनुसार विस्फोट-प्रूफ सतह का आकार (चौड़ाई और रिक्ति)
T4: तापमान समूहः सतह में अधिकतम तापमान 135oC है
GB3836.1-2000 के परिशिष्ट B में ज्वलनशील गैसों के ग्रेड और तापमान को विस्तार से सूचीबद्ध किया गया है।
[नोट] उत्पाद के उपयोग की जगह के आसपास विस्फोटक मीडिया के प्रकार और समूहों को उत्पाद द्वारा अनुमत लोगों के अनुरूप होना चाहिए।अन्यथा यह गैर लागू वातावरण में विस्फोट प्रूफ प्रभाव नहीं खेल सकते हैं
विनिर्देशः
| नाममात्र व्यास | DN40~DN800 | |
| विद्युत आपूर्ति | AC220V,AC380V DC24V | |
| तरल पदार्थ का तापमान। | -20 से 120 डिग्री सेल्सियस | |
| परिवेश का तापमान। | -30°C-60°C | |
| नाममात्र दबाव | 0.1~2.5MPa | |
| क्रिया समय | 15S/30S/60S | |
| उपयुक्त तरल पदार्थ | जल तेल गैस संक्षारक तरल पदार्थ | |
| नियंत्रण मोड | विनियमन / चालू-बंद स्विच | |
| नियंत्रण संकेत | 4-20mA/0-5V~10V ((वैकल्पिक) | |
| आउटपुट सिग्नल | 4-20mA/0-5V~10V ((वैकल्पिक) | |
| कनेक्शन का प्रकार | वेफर | |
| सील का प्रकार | नरम सील | |
| परीक्षण दबाव | आवरण परीक्षण | 1.76 एमपीए |
| सील परीक्षण | 2.4MPa | |
| शरीर सामग्री | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| डिस्क सामग्री | WCB,QT450-10,HT200,HT250,SUS304,SUS316 | |
| स्टेम सामग्री | 2Cr13 | |
| सील रिंग सामग्री | एनबीआर ईपीडीएम पीटीएफई पीपीएल | |
| तने की सील सामग्री | एनबीआर,एचएनबीआर | |
| भरना | नरम ग्रेफाइट | |
| सुरक्षा वर्ग | IP68 | |
| धमाका प्रतिरोधी ग्रेड | एक्जिड II BT4 | |
| विनिर्माण मानक | GB/T 122387-89 | |
| फ्लैंज मानक | GB9113-2000, GB17241.6-1998 | |
| लंबाई मानक | GB12221-89 | |
| निरीक्षण मानक | जीबी/टी 13927-92 | |
केंद्रीय लाइन तितली वाल्व के सीवी डेटा
आकार |
मिमी | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| इंच | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| सीवी डेटा पूर्ण 90°खुला |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

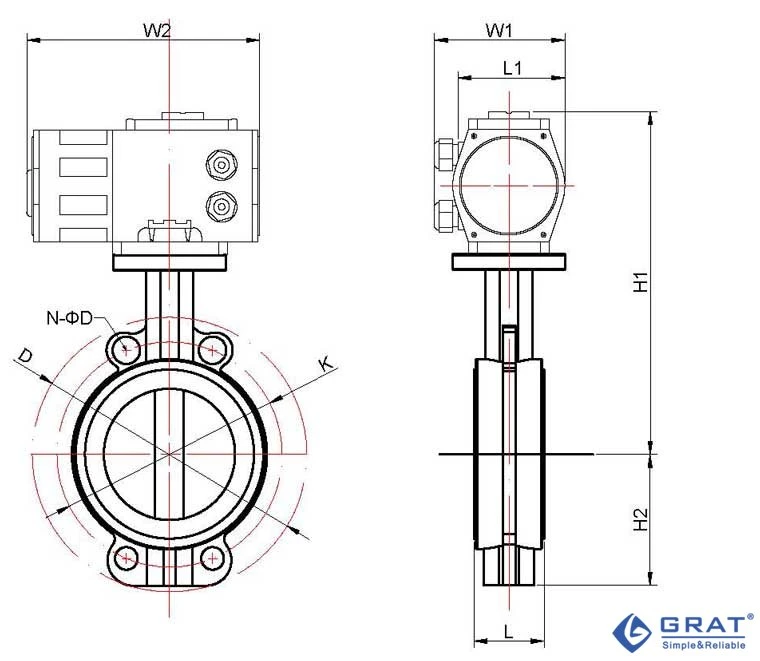

आकृति और आकार
डीएन ((मिमी) |
L | D | क | N-φD | H2 | H1 | W1 | W2 |
| 40 | 33 | 72 | --- | --- | 48 | 210 | 138 | 76 |
| 50 | 42.6 | 92 | 125 | 4-Φ18 | 70 | 314 | 160 | 137 |
| 65 | 45.6 | 106 | 145 | 4-φ18 | 76 | 327 | 160 | 137 |
| 80 | 45.6 | 122 | 160 | 8-φ18 | 89 | 333 | 160 | 137 |
| 100 | 51.6 | 150 | 180 | 4-φ22 | 104 | 385 | 196 | 145 |
| 125 | 55.6 | 177 | 210 | 4-φ22 | 120 | 400 | 196 | 145 |
| 150 | 55.6 | 204 | 240 | 4-φ23 | 139 | 442 | 255 | 182 |
| 200 | 59.6 | 260 | 295 | 4-φ23 | 175 | 480 | 255 | 182 |
| 250 | 67.6 | 314 | 355 | 4-φ28 | 203 | 522 | 255 | 182 |
| 300 | 77.6 | 370 | 410 | 4-φ28 | 242 | 537 | 255 | 182 |
| 350 | 77 | --- | 470 | 4-φ28 | 277.5 | 555 | 354 | 273 |
| 400 | 86.5 | --- | 525 | 4-φ30 | 309 | 590 | 354 | 273 |
| 450 | 105.6 | --- | 585 | 4-φ30 | 337 | 610 | 354 | 273 |
| 500 | 131.8 | --- | 650 | 4-φ33 | 361 | 670 | 354 | 273 |
| 600 | 152 | --- | 770 | 4-φ36 | 459 | 1110 | 520 | 470 |
| 700 | 163 | --- | 840 | 4-φ36 | 527 | 1180 | 520 | 470 |
| 800 | 188 | --- | 950 | 4-φ39 | 594 | 1220 | 520 | 470 |
तार कनेक्शन आरेख
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
