उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE, TUV
मॉडल संख्या: एबी-श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $250.00-1000.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/ईसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
शक्ति: |
वायवीय |
दबाव: |
कम दबाव |
कार्य तापमान: |
सामान्य तापमान |
प्रक्रिया का प्रकार: |
एकल क्रिया |
आउटपुट सिग्नल: |
चालू/बंद संकेत |
सहायक: |
सोलेनोइड वाल्व; फ़िल्टर और दबाव कम करने वाला वाल्व |
विनिर्देश: |
डीएन50 |
सामग्री: |
स्टेनलेस स्टील |
हवा का दबाव: |
0.4 ~ 0.7 एमपीए |
संबंध: |
वेफर |
एचएस कोड: |
8537109090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/ईसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
शक्ति: |
वायवीय |
दबाव: |
कम दबाव |
कार्य तापमान: |
सामान्य तापमान |
प्रक्रिया का प्रकार: |
एकल क्रिया |
आउटपुट सिग्नल: |
चालू/बंद संकेत |
सहायक: |
सोलेनोइड वाल्व; फ़िल्टर और दबाव कम करने वाला वाल्व |
विनिर्देश: |
डीएन50 |
सामग्री: |
स्टेनलेस स्टील |
हवा का दबाव: |
0.4 ~ 0.7 एमपीए |
संबंध: |
वेफर |
एचएस कोड: |
8537109090 |
पीटीएफई सीट वेफर लचीला लौह एकल अभिनय हवा actuator तितली वाल्व
उत्पाद का वर्णन:
वेफर डक्टिल आयरन सिंगल एक्टिंग एयर एक्ट्यूएटर बटरफ्लाई वाल्व/एंटी-कोरोसिव/पीटीएफई सीट
विवरण:
यह तितली वाल्व विरोधी संक्षारण अस्तर सामग्री के रूप में पॉलीटेट्राफ्लोरोएथिलीन (PTFE) को अपनाता है जिसमें
बहुत बेहतर विरोधी जंग और घर्षण प्रतिरोध। ऊपरी होंठ प्रकार लोचदार सील की अनूठी संरचना
अच्छी तरह से अस्तर बनाने से उत्पाद का जीवनकाल बढ़ जाता है।
Pneumatic पिस्टन actuator को स्प्रिंग प्रकार और स्प्रिंग मुक्त प्रकार में विभाजित किया गया है।
दोष के तहत पूरी तरह से खोला या बंद किया जा सकता है यह स्प्रिंग प्रकार से सुसज्जित है (स्प्रिंग के तनाव को बहाल करके) ।
जब यह गलती के तहत स्थिति बनाए रखने के लिए आवश्यक है यह कोई स्प्रिंग प्रकार के साथ सुसज्जित है।
विशेषताएं:
*छोटे वॉल्यूम और हल्के वजन के साथ आसानी से अलग और रखरखाव और किसी भी स्थिति में स्थापित किया जा सकता है
*रैखिकता प्रवाह विशेषताएं,उत्कृष्ट विनियमित प्रदर्शन
*सरल और कॉम्पैक्ट संरचना
विनिर्देशः
|
विद्युत आपूर्ति |
AC220V |
|
नाममात्र व्यास |
DN40-800 |
|
तरल पदार्थ का तापमान। |
-50oC-160oC ((कोएजलेशन नहीं) |
|
नाममात्र दबाव |
PN1.0~1.6 ((MPa) |
|
नियंत्रण मोड |
विनियमन / चालू-बंद पर स्विच करें |
|
कनेक्शन का प्रकार |
फ्लैंज वेफर |
|
शरीर सामग्री |
WCB,QT450-10,HT200,HT250 |
|
डिस्क सामग्री |
WCB,QT450-10,HT200,HT250 |
|
मुहर की अंगूठी |
पीटीएफई |
|
एक्ट्यूएटर सामग्री |
एल्यूमीनियम मिश्र धातु |
|
डिजाइन मानक |
GB/T 12238 / API 609 / MSS SP-67 |
|
उपयुक्त तरल पदार्थ |
अम्ल क्षार नमक क्लोर गैस वाष्प स्रोत पानी खदान का पल्स और कागज का पल्स एक्वा रेजिया ऑक्सीडेंट संक्षारक रासायनिक तरल |
उत्पाद मानक
|
डिजाइन और निर्माण मानक |
GB12237-89 AP16D |
|
फ्लैंज मानक |
JB79 GB9113 ANSI B16.5 JIS B2212 |
|
लंबाई मानक |
GB1221-89 |
|
निरीक्षण मानक |
जेबी/टी 9092 एपीआई 598 |
केंद्र रेखा तितली वाल्व के सीवी डेटा
आकार |
मिमी | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| इंच | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
| सीवी डेटा पूर्ण 90°खुला |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |

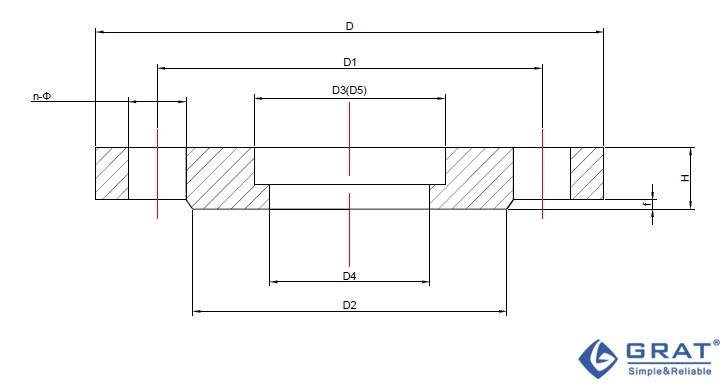

आकृति और कनेक्शन का आकार
| आकार ((मिमी) | D | डी1 | डी2 | डी3 | डी4 | n-Φ | H | f | डी5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |

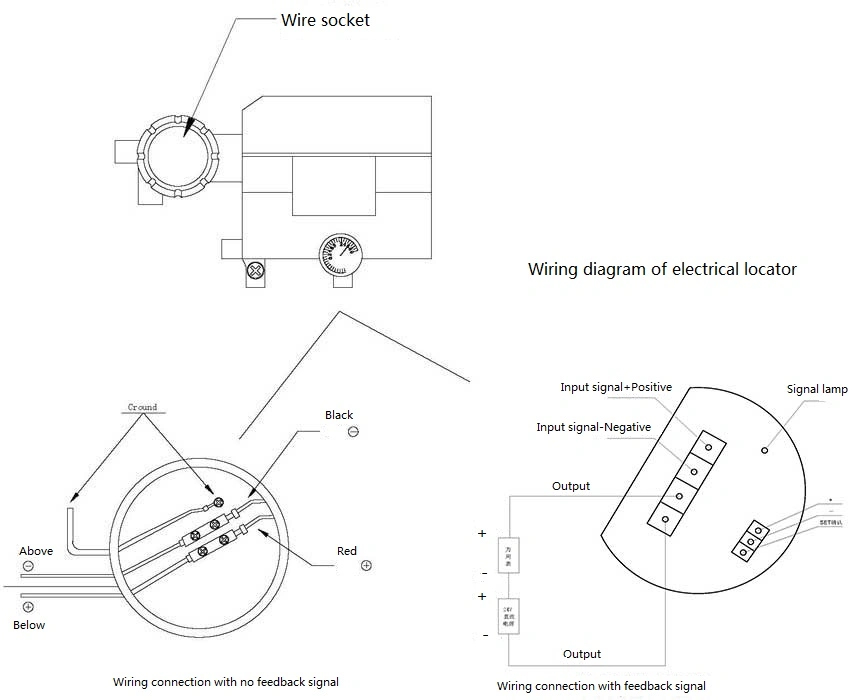

लोकेटर वायरिंग आरेख- विनियमन प्रकार

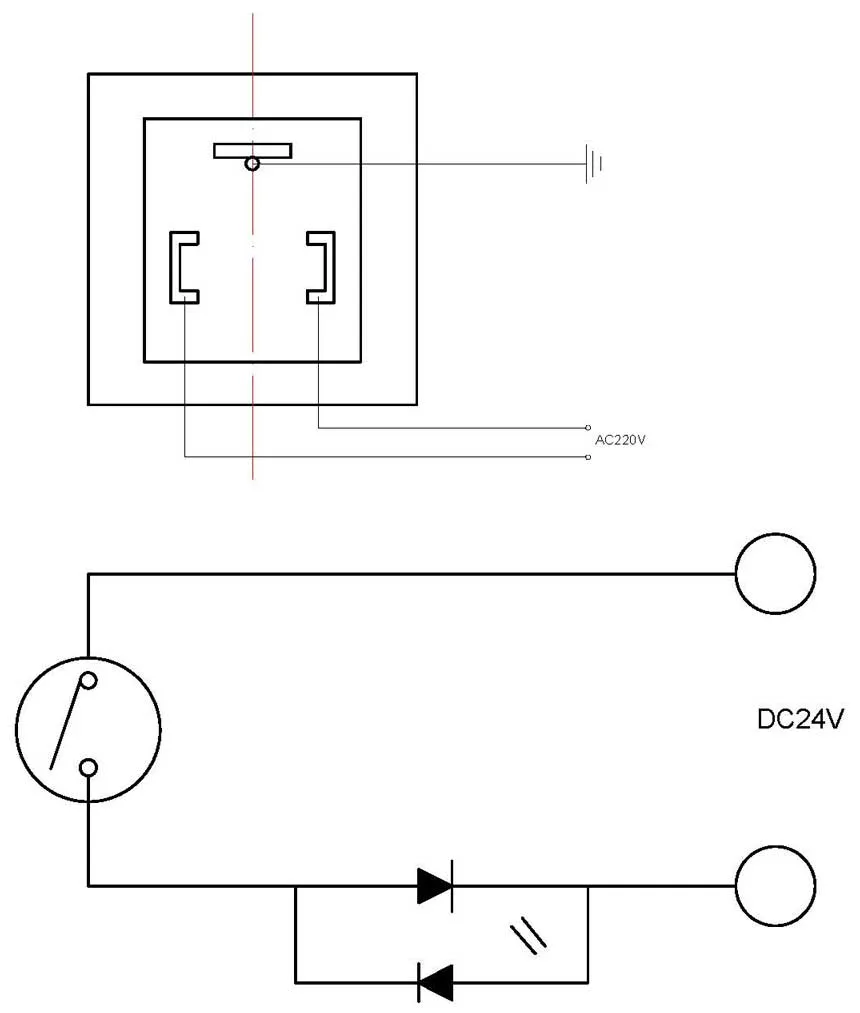

सोलेनियोड वाल्व के वायरिंग आरेख- ऑन-ऑफ प्रकार
पैकिंग और शिपिंग:
1पैकेजिंगः अंदर से बुलबुला पैकेज, बाहर से कार्डबोर्ड बॉक्स और लकड़ी का केस।
2परिवहन: समुद्र मार्ग, हवाई मार्ग, रेल मार्ग।
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
