उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE, TUV
मॉडल संख्या: एबी-0000206
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $100.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/ईसी |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
ड्राइविंग मोड: |
वायवीय |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान ((-40°C |
वाल्व बोडी: |
फोर्ज वेल्डिंग |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
जल, तेल, गैस आदि |
हवा का दबाव: |
0.4 ~ 0.7 एमपीए |
काम का दबाव: |
मध्य-दबाव (2.5mpa< Pn <6.4mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
डीआईएन |
आकार: |
डीएन15-600 |
सामग्री: |
स्टेनलेस स्टील |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीसीसी/आईएसओ/ईसी |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
ड्राइविंग मोड: |
वायवीय |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान ((-40°C |
वाल्व बोडी: |
फोर्ज वेल्डिंग |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
जल, तेल, गैस आदि |
हवा का दबाव: |
0.4 ~ 0.7 एमपीए |
काम का दबाव: |
मध्य-दबाव (2.5mpa< Pn <6.4mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
डीआईएन |
आकार: |
डीएन15-600 |
सामग्री: |
स्टेनलेस स्टील |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8481804090 |

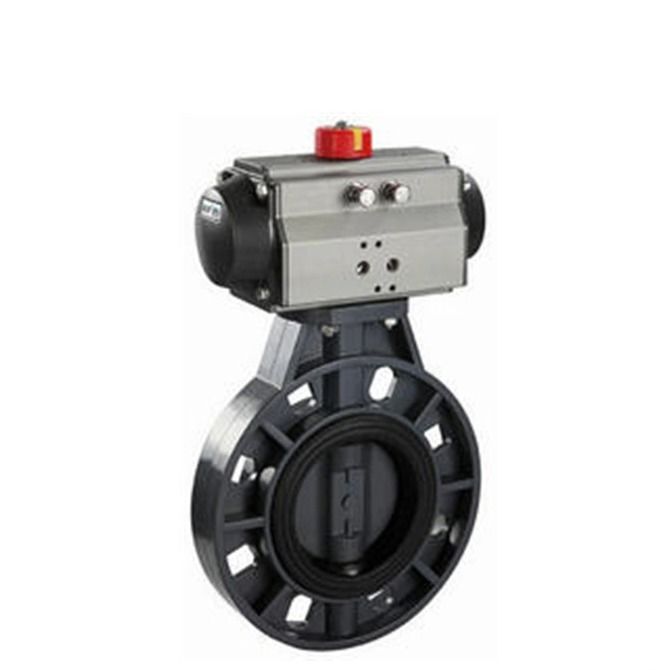

Dn100 4 इंच एकल अभिनय वायवीय यूपीवीसी जल प्रवाह नियंत्रण तितली वाल्व
उत्पाद का वर्णन:
वायवीय यूपीवीसी जल प्रवाह नियंत्रण तितली वाल्व/ एकल अभिनय/ यूपीवीसी
विवरण:
सरल संरचना, हल्के वजन, तेजी से खोलने की गति के साथ, वायवीय वेफर स्विच तितली वाल्व के होते हैं
पिस्टन प्रकार के सिलेंडर और वेफर प्रकार के तितली वाल्व और स्प्रिंग रिटर्न प्रकार के वाल्व के साथ
स्वचालित रीपोजिशन फंक्शन (एयर टू ओपन और क्लोज) का समर्थन करें जब एयर और पावर कट गई हो।
यह उत्पाद धातु विज्ञान, पर्यावरण संरक्षण के औद्योगिक पाइपलाइन क्षेत्रों में व्यापक रूप से लागू किया जाता है,
जल उपचार, पेट्रोकेमिकल, बिजली।
विनिर्देशः
| वाल्व का आकार | DN15~DN600 |
| मध्यम तापमान। | -30°C से 180°C तक |
| शरीर का दर्जा | PN1.6-2.5MPa |
| लागू माध्यम | तटस्थ गैस, तरल |
| वायु आपूर्ति | 0.4~0.7MPa |
| एक्ट्यूएटर सील | फ्लोरीन रबड़ |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
| संबंध | वेफर |
| प्रवाह गुण | चालू-बंद |
| शरीर सामग्री | SUS304,SUS316,WCB,QT450-10 |
| डिस्क सामग्री | SUS304,SUS316,WCB,QT450-10 |
| सीट | पीटीएफई, ईपीडीएम |
| पैकिंग | ग्राफाइट |
| विनिर्माण मानक | JB/T8692-199 |
| डिजाइन मानक | GB12237-89 AP16D |
| निरीक्षण मानक | जेबी/टी 9092 एपीआई 598 |

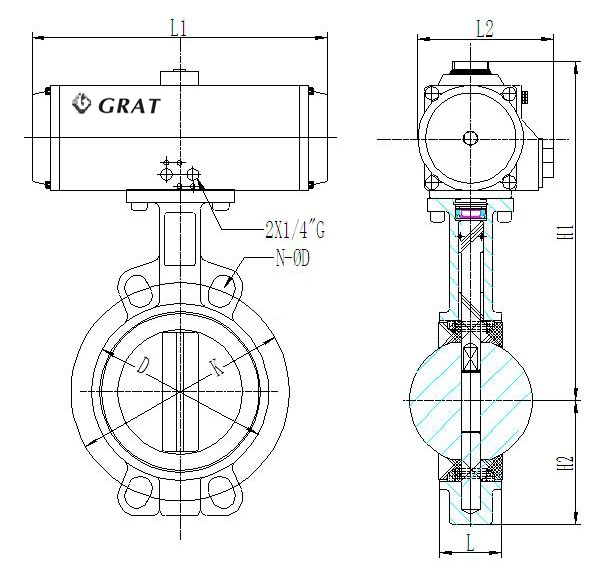

स्थापना का आकार चित्र
| आलू का आकार | सिलेंडर | D | क | L | L1 | L2 | H2 | H1 | 4XΦD |
वजन किलो |
| डीएन/मिमी | Φ | |||||||||
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 | |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 | |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 | |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 | |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 | |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 | |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 | |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 | |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 | |
| 350 | 240 | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 | ||
| 400 | 270 | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 | ||
| 450 | 300 | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 | ||
| 500 | 350 | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 | ||
| 600 | 350 | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
पैकिंग और शिपिंग:
1पैकेजिंगः अंदर से बुलबुला पैकेज, बाहर से कार्डबोर्ड बॉक्स और लकड़ी का केस।
2परिवहन: समुद्र मार्ग, हवाई मार्ग, रेल मार्ग।
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
