उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP68,CCC, ISO, CE、CNAS
मॉडल संख्या: ईबी-000029
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $100.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
ड्राइविंग मोड: |
विद्युत |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
वाल्व बोडी: |
ढलाई |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, भोजन, स्नेहन, रेशेदार द्रव, जल, तेल, गैस। |
मॉड्यूलेशन सटीकता: |
0.3% से कम |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
यूपीवीसी |
मानक: |
आईएसओ |
एचएस कोड: |
8481804090 |
मृत क्षेत्र: |
0.2% से कम |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
ड्राइविंग मोड: |
विद्युत |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
वाल्व बोडी: |
ढलाई |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, भोजन, स्नेहन, रेशेदार द्रव, जल, तेल, गैस। |
मॉड्यूलेशन सटीकता: |
0.3% से कम |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
यूपीवीसी |
मानक: |
आईएसओ |
एचएस कोड: |
8481804090 |
मृत क्षेत्र: |
0.2% से कम |
विद्युत विनियमित नियंत्रण प्लास्टिक वेफर प्रकार तितली वाल्व
उत्पाद का वर्णन:
विद्युत विनियमित नियंत्रण प्लास्टिक वेफर प्रकार तितली वाल्व/IP67/UPVC
विवरण:
सबसे आम वाल्वों में से एक के रूप में, वेफर प्रकार के इलेक्ट्रिक तितली वाल्व मध्यम के लिए उपयुक्त है
पानी, तेल और ओटदो तरफा सील समारोह के साथ वाल्व किसी भी दिशा में स्थापित किया जा सकता है
और स्थानिक स्थिति और माध्यम प्रवाह से प्रभावित नहीं होता है।
विनिर्देशः
| शरीर के नाम | PN1.0/PN1.6Mpa |
| शरीर का आकार | DN40-DN800 |
| सील सामग्री | EPDMPTFE |
| स्टेम सील | NBRHNBR |
| शरीर सामग्री | HT2000/ ग्रे कास्ट आयरन, डक्टिल कास्ट आयरन/QT450 |
| डिस्क सामग्री | लचीला कास्ट आयरन QT450 ((इलेक्ट्रोप्लाटिंग, स्प्रे) SUS304 स्टेनलेस स्टीलSUS316 स्टेनलेस स्टील |
| शरीर के संबंध | वेफर |
| फ्लैंज | तितली वाल्व के लिए विशेष फ्लैंज |
| विद्युत आपूर्ति | AC220V 50HZ |
| नियंत्रण संकेत | स्विच एक्शन मॉड्यूलेशन एक्शन 4~20mA 0~5V |
| आउटपुट सिग्नल | स्विच की स्थिति का संकेत निष्क्रिय संपर्क प्रतिक्रिया प्रतिक्रिया 0-1KΩ4~20mA 0~5V |
| परिचालन दबाव | PN1.6Mpa |
| मध्यम तापमान | 120 डिग्री सेल्सियस से नीचे ((तापमान प्रतिरोध का उच्च स्तर तैयार है) |
| परिवेश का तापमान | 50 डिग्री सेल्सियस से नीचे |
| प्रवाह गुणांक (CV) | कृपया संदर्भ के लिए हमारी वेबसाइट पर डेटा डाउनलोड करें (कस्टम प्रवाह गुणांक ग्राहक की आवश्यकता पर निर्भर करता है) । |
| लागू माध्यम | पानी, तेल, गैस, संक्षारक माध्यम |
स्थापना आरेख
|
डीएन (मिमी) |
L |
D |
क |
N-φD |
H2 |
H1 |
W1 |
W2 |
वजन किलो |
|
40 |
33 |
148 |
105 |
4-φ16 |
48 |
210 |
138 |
76 |
5.2 |
|
50 |
43 |
165 |
125 |
4-Φ18 |
80 |
314 |
160 |
137 |
5.9 |
|
65 |
46 |
185 |
145 |
4-φ18 |
89 |
327 |
160 |
137 |
6.3 |
|
80 |
46 |
200 |
160 |
8-φ18 |
95 |
333 |
160 |
137 |
6.7 |
|
100 |
52 |
220 |
180 |
8-φ18 |
114 |
385 |
196 |
145 |
7.8 |
|
125 |
56 |
250 |
210 |
8-φ18 |
127 |
400 |
196 |
145 |
9.3 |
|
150 |
56 |
285 |
240 |
8-φ22 |
139 |
442 |
255 |
182 |
11.1 |
|
200 |
60 |
340 |
295 |
8-φ22 |
175 |
480 |
255 |
182 |
20.3 |
|
250 |
68 |
395 |
350 |
12-φ22 |
203 |
522 |
255 |
182 |
27.3 |
|
300 |
78 |
445 |
400 |
12-φ22 |
242 |
567 |
255 |
182 |
36.8 |
|
350 |
78 |
505 |
460 |
16-φ22 |
267 |
598 |
255 |
182 |
|
|
400 |
102 |
565 |
515 |
16-φ22 |
297 |
648 |
255 |
182 |
|
|
450 |
114 |
615 |
565 |
20-φ26 |
315 |
678 |
255 |
182 |
|
|
500 |
127 |
670 |
620 |
20-φ26 |
348 |
|
|
|
|
|
600 |
154 |
780 |
725 |
20-φ30 |
444 |
|
|
|
|
|
700 |
165 |
895 |
840 |
24-φ30 |
528 |
|
|
|
|
|
800 |
190 |
1015 |
950 |
24-φ33 |
590 |
|
|
|
|
विद्युत तितली वाल्व के मुख्य भागों सामग्री
|
भाग का नाम |
सामग्री |
|
शरीर |
WCB,QT450-10,HT200,HT250 |
|
डिस्क |
WCB,QT450-10,HT200,HT250,SUS304,SUS316 |
|
शाफ्ट |
2Cr13 |
|
मुहर की अंगूठी |
नाइट्रिल तेल प्रतिरोधी रबर,पीटीएफई |
|
पैकिंग |
ग्रेफ़ोइल |
विद्युत तितली वाल्व के कार्यान्वयन मानकों
|
विनिर्माण मानक |
GB/T 122387-89 |
|
फ्लैंज मानक |
GB9113-2000, GB17241.6-1998 |
|
संरचना की लंबाई के मानक |
GB12221-89 |
|
निरीक्षण मानक |
जीबी/टी 13927-92 |

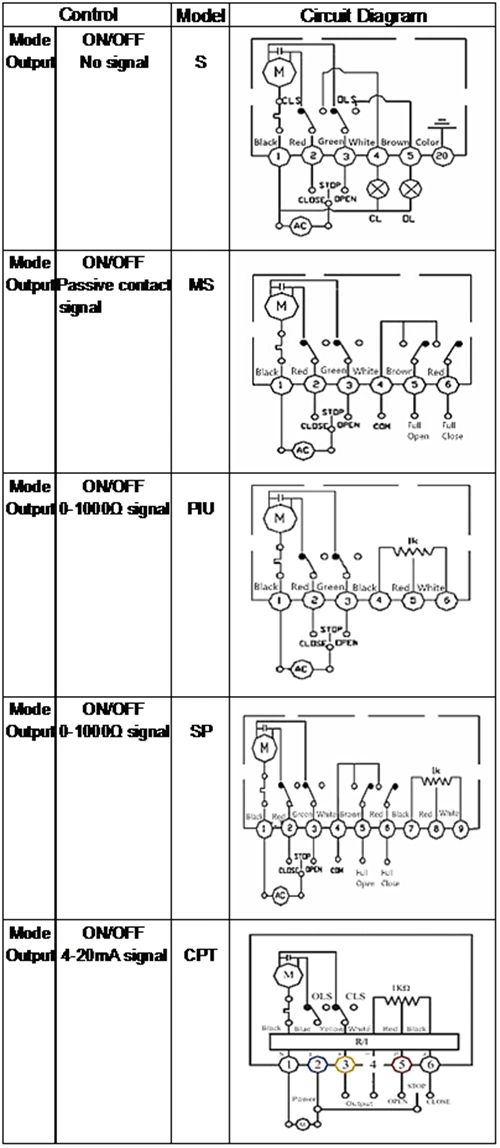

नियंत्रण आरेख
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
