उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE, TUV
मॉडल संख्या: ईवी-000012
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $150.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र:: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
उच्च तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल, गैस। |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
आकार: |
Dn15 ~ 250 |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र:: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
उच्च तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल, गैस। |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
आकार: |
Dn15 ~ 250 |
एचएस कोड: |
8481804090 |

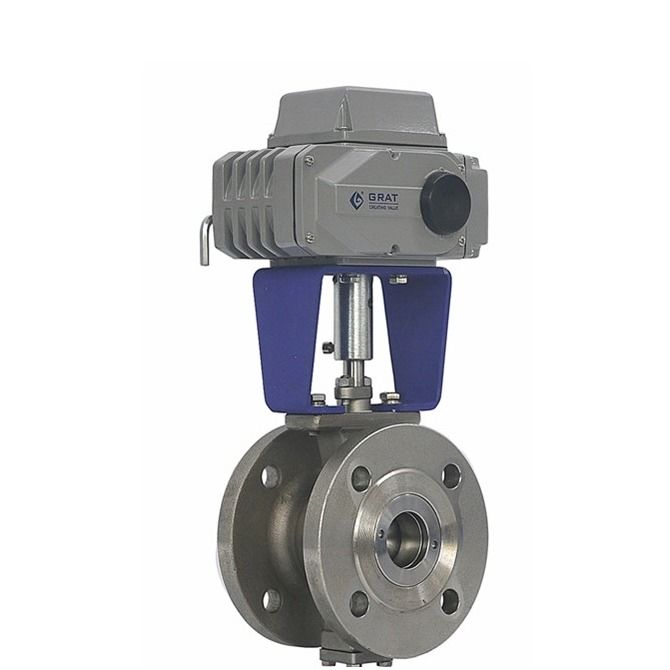

उच्च तापमान 450 डिग्री स्टेनलेस स्टील 316 भाप के लिए इलेक्ट्रिक मोटर चालित गेंद वाल्व
उत्पाद का वर्णन:
उच्च तापमान 450 डिग्री स्टेनलेस स्टील 316 स्टीम/स्टेनलेस स्टील/फिक्स्ड बॉल वाल्व के लिए इलेक्ट्रिक मोटर चालित बॉल वाल्व
विवरण:
यह विद्युत नियंत्रण वाल्व एक उपकरण है जो उच्च गति के साथ औद्योगिक माध्यम प्रवाह को विनियमित करने और काटने के लिए है
घर्षण प्रतिरोध और हवा की आपूर्ति की अनुपस्थिति में आत्म-सफाई की आवश्यकता। (खनिज ऊतक, कागज ऊतक)
विनिर्देश:
| वाल्व का आकार | DN15-DN350 (((कृपया बड़े व्यास वाल्व के विस्तृत डेटा के लिए हमसे संपर्क करें) |
| शरीर का दर्जा | PN1.6~6.4MPa, |
| अंत कनेक्शन | वेफर, फ्लैंग |
| सील का प्रकार | धातु सीट |
| क्रिया समय | 15~120S ((0-90°) |
| विद्युत आपूर्ति | AC220V,AC 380V, DC 24V |
| इनपुट सिग्नल | 4~20mA 0~5V |
| आउटपुट सिग्नल | 4~20mA 0~5V |
| अस्थायी। | ≤ 350oC |
| परिवेश का तापमान। | -30 से 60 डिग्री सेल्सियस |
| प्रवाह गुणांक (CV): | कृपया संदर्भ के लिए हमारी वेबसाइट पर डेटा डाउनलोड करें। (कस्टम प्रवाह गुणांक ग्राहक की आवश्यकता पर निर्भर करता है) |
| लागू माध्यम | खदान का दाल, कोयला का दाल, कागज का दाल, पानी, तेल और गैस। |
| मृत क्षेत्र | 0.5 प्रतिशत |
| पुनरावृत्ति त्रुटि | 0.5 प्रतिशत |
| शरीर सामग्री | WCB, SS304, SS316, SS316L |
| सीट सामग्री | SS304, SS316, SS316L |
| ट्रिम सामग्री | SS304, SS316, SS316L |
| विनिर्माण मानक | GB/T 122387-89 |
| फ्लैंज मानक | GB9113-2000, GB17241.6-1998 |
| संरचना मानक | GB12221-89 |
| निरीक्षण मानक | जीबी/टी 13927-92 |

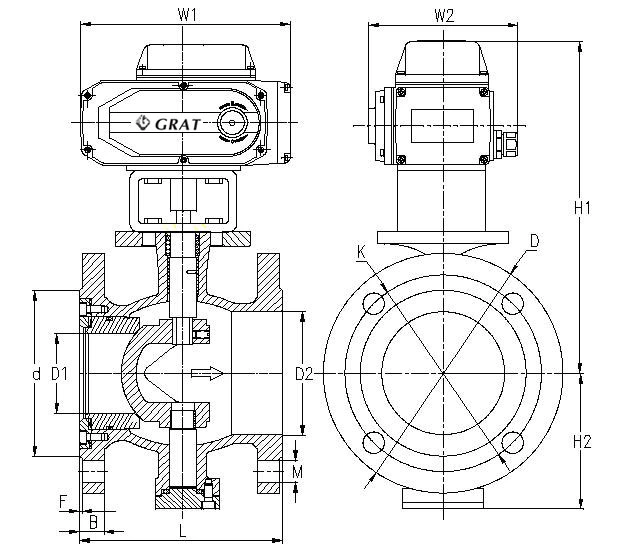

संयंत्र आकार का आंकड़ा
| डीएन ((मिमी) | डी1 | डी2 | d | क | D | एम | बी | F | L | H1 | H2 | W1 | W2 | वजन किलो |
| 15 | 15 | 28 | 45 | 65 | 95 | 4-Φ14 | 14 | 2 | 102 | 290 | 55 | 196 | 145 | |
| 20 | 15 | 28 | 55 | 75 | 105 | 4-Φ14 | 14 | 2 | 102 | 300 | 60 | 196 | 145 | |
| 25 | 20 | 40 | 66 | 85 | 115 | 4-Φ14 | 14 | 2 | 102 | 310 | 65 | 196 | 145 | |
| 32 | 25 | 46 | 78 | 100 | 135 | 4-Φ18 | 16 | 2 | 114 | 320 | 75 | 196 | 145 | |
| 40 | 32 | 54 | 85 | 110 | 145 | 4-Φ18 | 16 | 2 | 114 | 330 | 80 | 196 | 145 | |
| 50 | 40 | 65 | 100 | 125 | 160 | 4-Φ18 | 16 | 2 | 124 | 340 | 85 | 196 | 145 | |
| 65 | 50 | 80 | 120 | 145 | 180 | 4-Φ18 | 18 | 2 | 145 | 350 | 100 | 196 | 145 | |
| 80 | 65 | 100 | 135 | 160 | 195 | 8-Φ18 | 20 | 2 | 165 | 360 | 105 | 196 | 145 | |
| 100 | 80 | 110 | 155 | 180 | 215 | 8-Φ18 | 20 | 2 | 194 | 420 | 115 | 196 | 145 | |
| 125 | 100 | 135 | 185 | 210 | 245 | 8-Φ18 | 22 | 3 | 210 | 430 | 130 | 255 | 184 | |
| 150 | 125 | 165 | 210 | 240 | 280 | 8-Φ23 | 24 | 3 | 229 | 450 | 150 | 255 | 184 | |
| 200 | 160 | 205 | 265 | 295 | 335 | 12-Φ23 | 26 | 3 | 243 | 480 | 175 | 255 | 184 | |
| 250 | 210 | 260 | 320 | 355 | 405 | 12-Φ26 | 30 | 3 | 297 | 520 | 220 | 255 | 184 | |
| 300 | 250 | 322 | 375 | 410 | 460 | 12-Φ26 | 30 | 3 | 340 | 600 | 250 | 255 | 184 | |
| 350 | 300 | 365 | 435 | 470 | 520 | 16-Φ26 | 34 | 3 | 422 | 630 | 280 | 255 | 184 |
नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
