Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE, TUV
मॉडल संख्या: EV-0000173
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $80.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
लकड़ी का कार्टन |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
सामग्री: |
पीवीसी |
कनेक्शन प्रपत्र: |
गोंद |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
लागू माध्यम: |
पानी, हवा, तेल और संक्षारक रासायनिक तरल पदार्थ |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
सीई, आईएसओ, सिल, RoHS |
आकार: |
Dn10-100 |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
लकड़ी का कार्टन |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल |
सामग्री: |
पीवीसी |
कनेक्शन प्रपत्र: |
गोंद |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
लागू माध्यम: |
पानी, हवा, तेल और संक्षारक रासायनिक तरल पदार्थ |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
सीई, आईएसओ, सिल, RoHS |
आकार: |
Dn10-100 |
एचएस कोड: |
8481804090 |
Dn10-100 सीधे के माध्यम से प्रकार इलेक्ट्रिक पीवीसी डबल संघ गेंद वाल्व
उत्पाद का वर्णन:
इलेक्ट्रिक पीवीसी डबल यूनियन बॉल वाल्व/ आईपी67/फिक्स्ड बॉल वाल्व
पीवीसी संघ गेंद वाल्व हैके कारण मजबूत संक्षारण प्रतिरोधअपने यूपीवीसी शरीर को के लिए उपयुक्त
अम्ल, क्षारऔर रासायनिक समाधान.
हल्के वजन और विरोधी जंगइस वाल्व को शुद्ध पानी और कच्चे पेयजल में लागू करें,जल निकासी
और सीवेज, खारा पानी और समुद्र का पानी।
विनिर्देशः
| विद्युत आपूर्ति | AC220V, AC24V |
| वाल्व का आकार | DN10-100 |
| मध्यम तापमान | -15°C~60°C (बिना जमे हुए) |
| परिवेश का तापमान | -25°C~55°C |
| परिचालन दबाव | पीएन16 |
| क्रिया मोड | काटने के लिए स्विच,0 ~ 90° gyration |
| क्रिया समय | 4 ~ 30S |
| रक्षक | अति ताप संरक्षण |
| बिजली की खपत | 8VA ~ 30VA |
| शरीर के संबंध | फ्लैंज, अंदर का धागा |
| शरीर सामग्री | यूपीवीसी |
| सील सामग्री | पीटीएफई, ईपीडीएम |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु, प्लास्टिक के खोल का कास्टिंग |
| लागू माध्यम | पानी, हवा, तेल और संक्षारक रासायनिक तरल |
| सुरक्षा स्तर | IP67 |
| स्थापना मोड | इसे किसी भी कोण में स्थापित करें। (सेवा जीवन को बढ़ाने के लिए क्षैतिज या झुकाव स्थापना को प्राथमिकता दें) |

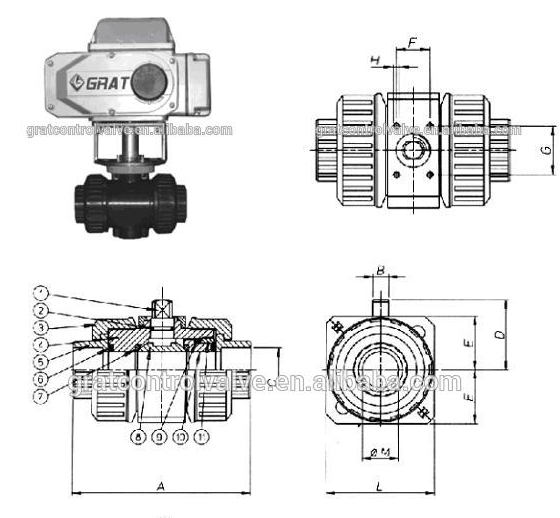

आकृति और कनेक्शन का आकार
|
आकार |
||||||||||||
धागाजी |
ए |
ए चिपकने वाला इंटरफेस |
बी |
सी धागा संबंध |
सी चिपकने वाला इंटरफेस
|
D |
ई |
F |
जी |
H |
L |
φM |
|
3/8" |
103 |
103 |
8.3 |
3/8" |
16 |
36 |
31.5 |
24 |
24 |
एम4 |
63 |
10 |
|
आधा इंच |
110 |
103 |
8.3 |
आधा इंच |
20 |
36 |
31.5 |
24 |
24 |
एम4 |
63 |
15 |
|
3/4 " |
116 |
115 |
11 |
3/4 " |
25 |
43.5 |
36.5 |
25 |
31 |
एम4 |
73 |
20 |
|
1′′ |
133 |
128 |
12.1 |
1′′ |
32 |
51 |
45 |
27 |
40 |
एम5 |
90 |
25 |
|
1′′1/4 |
145 |
146 |
14.5 |
1′′1/4 |
40 |
59 |
52 |
32 |
41 |
एम5 |
104 |
32 |
|
1′′1/2 |
165 |
164 |
15.5 |
1′′1/2 |
50 |
68 |
56 |
28 |
53 |
एम6 |
112 |
40 |
|
2′′ |
199 |
199 |
19 |
2′′ |
63 |
82 |
67.5 |
34 |
58 |
एम6 |
135 |
50 |
|
2′′1/2 |
236 |
235 |
23.2 |
2′′1/2 |
75 |
115 |
79 |
45 |
84 |
एम6 |
105 |
65 |
|
3′′ |
270 |
270 |
28.3 |
3′′ |
90 |
138.5 |
100 |
55 |
102 |
एम8 |
126 |
80 |
|
4′′ |
309 |
308 |
28.6 |
4′′ |
110 |
162.5 |
115 |
50 |
122 |
एम8 |
147 |
100 |
मुख्य भागों के लिए सामग्री
|
सामग्री |
|||
|
1शाफ्ट |
पीवीसी |
7बॉल सील रिंग |
पीटीएफई |
|
2ओ-रिंग |
ईपीडीएम |
8गेंद का मूल |
पीवीसी |
|
3रिंग नट |
पीवीसी |
9ओ-रिंग |
ईपीडीएम |
|
4शरीर |
पीवीसी |
10प्लग सील ब्रैकेट |
पीवीसी |
|
5. अंत |
पीवीसी |
11. रिंग |
पीवीसी |
|
6ओ-रिंग |
ईपीडीएम |
|
|

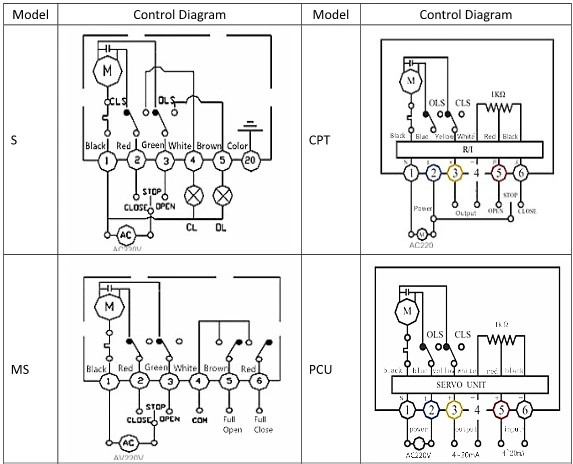

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
