उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE, RoHS,CNAS
मॉडल संख्या: डीएन15-200
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: To Be Negotiated
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
तापमान: |
सामान्य तापमान |
मीडिया: |
पानी |
मानक: |
मानक |
संपर्क मोड:: |
वेल्डिंग |
शक्ति: |
सोलेनोइड |
प्रकार: |
सिंगल सीटर |
शरीर की सामग्री: |
SUS304 SUS316 Wcb |
नियंत्रण संकेत: |
4-20mA 0-5V |
सीलबंद सामग्री: |
PTFE सॉफ्ट सील |
कार्रवाई का समय: |
15s, 30s |
पुनरावर्तनीयता त्रुटि: |
0.5% |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
Dn15 ~ 250 |
शारीरिक संबंध: |
फ्लैंज |
आपरेटिंग दबाव: |
पीएन1.6 एमपीए |
विद्युत आपूर्ति: |
एसी220वी, एसी380वी, डीसी24वी |
मृत क्षेत्र: |
0.5% |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
तापमान: |
सामान्य तापमान |
मीडिया: |
पानी |
मानक: |
मानक |
संपर्क मोड:: |
वेल्डिंग |
शक्ति: |
सोलेनोइड |
प्रकार: |
सिंगल सीटर |
शरीर की सामग्री: |
SUS304 SUS316 Wcb |
नियंत्रण संकेत: |
4-20mA 0-5V |
सीलबंद सामग्री: |
PTFE सॉफ्ट सील |
कार्रवाई का समय: |
15s, 30s |
पुनरावर्तनीयता त्रुटि: |
0.5% |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
Dn15 ~ 250 |
शारीरिक संबंध: |
फ्लैंज |
आपरेटिंग दबाव: |
पीएन1.6 एमपीए |
विद्युत आपूर्ति: |
एसी220वी, एसी380वी, डीसी24वी |
मृत क्षेत्र: |
0.5% |
एचएस कोड: |
8481804090 |

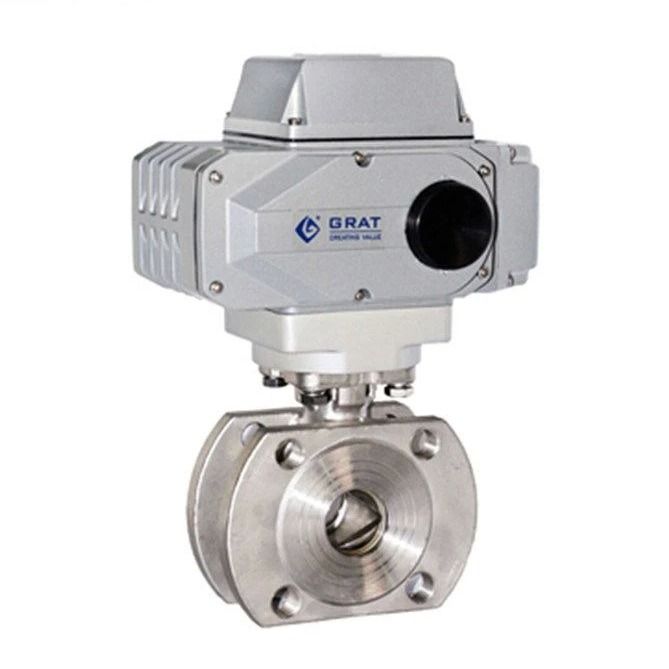

विद्युत आनुपातिक नियंत्रण वाल्व
उत्पाद का वर्णन:
विद्युत आनुपातिक नियंत्रण वाल्वपीटीएफई नरम सील/एकल सीट
विवरण:
विनिर्देश:
विद्युत आपूर्ति | AC220V |
शरीर का आकार | DN15-250 |
मध्यम तापमान | -80°C~160°C (बिना जमे हुए) |
परिचालन दबाव | PN1.0~2.5 ((MPa) |
क्रिया मोड | 4-20mA सिग्नल इनपुट फीडबैक, 0-90° घूर्णन |
क्रिया समय | 4 ~ 30 एस |
शरीर के संबंध | फ्लैंज |
शरीर सामग्री | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
सील सामग्री | पीटीएफई |
एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
लागू माध्यम | अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल, खनिज दाल और कागजदाल,पानी का राज,ऑक्सीडेंट, घटाने वाला एजेंट, संक्षारक रासायनिक तरल |

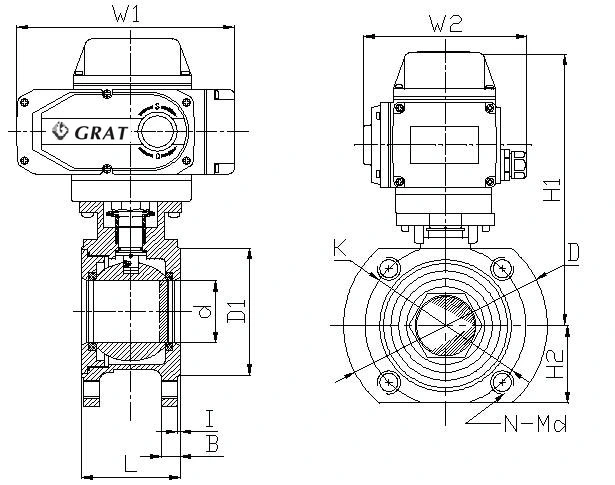

संयंत्र आकार का आंकड़ा
आकार एमपीए डीएन |
सी | D | D1 | D2 | Z-d | f | b | |
15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 |
मुख्य भागों की सामग्री
भाग का नाम | शरीर | बोनट | भरने का डिब्बा | ग्रंथि अंगूठी | सीट | पैकिंग | स्पिनर |
सामग्री ट्रेडमार्क |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी 40Cr ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
एफईपी | एफईपी | डब्ल्यूसीबी |
लागू चैनलिंग माध्यम
मध्यम अवस्था | मध्यम तापमान | मध्यम दबाव | मध्यम विशेषताएं | मध्यम एकाग्रता | मध्यम नाम |
तरल | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | अम्ल, क्षार, नमक, क्लोरीन, भाप, स्रोत जल, खदान का दाल, कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट। |
गैस | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | |
तरल और ठोस मिश्रण | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | < 60% |
कनेक्शन आरेख
पैकिंग और शिपिंग
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
