Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE
मॉडल संख्या: EK सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $200.00-1000.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल, क्षार |
सामग्री: |
कार्बन स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फ्लोटिंग बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग |
संरचना: |
फ्लोटिंग बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
जेबी/टी 9092 एपीआई598 |
एचएस कोड: |
8537109090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
अम्ल, क्षार |
सामग्री: |
कार्बन स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फ्लोटिंग बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग |
संरचना: |
फ्लोटिंग बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
जेबी/टी 9092 एपीआई598 |
एचएस कोड: |
8537109090 |
कार्बन स्टील कास्ट आयरन फ्लोरीन के साथ एसिड क्षार तरल के लिए इलेक्ट्रिक बॉल वाल्व
कार्बन स्टील कास्ट आयरन फ्लोरीन के साथ एसिड अल्कली तरल/IP67/फ्लोटिंग बॉल वाल्व के लिए इलेक्ट्रिक बॉल वाल्व
विवरण:
फ्लोरिन इलेक्ट्रिक गेंद वाल्व स्विच और विभिन्न मजबूत संक्षारक माध्यम काटने के लिए बनाया गया है
जो व्यापक रूप से पेट्रोलियम रासायनिक कीटनाशक डाई एसिड क्षार आदि में लागू किया जाता है और जो सबसे अधिक है
वर्तमान में जंग रोधी उपकरणों के लिए आदर्श विकल्प।
इस वाल्व में पॉलीटेट्राफ्लोरोएथिलीन (एफईपी) को एंटी-जंग अस्तर सामग्री के रूप में अपनाया गया है।
उत्कृष्ट विरोधी जंग और घर्षण प्रतिरोध। होंठ प्रकार लोचदार सील भागों के लिए अद्वितीय संरचना
उत्पादों के सेवा जीवन को अच्छी तरह से बढ़ाता है।
विनिर्देशः
| विद्युत आपूर्ति | AC220V/AC380V,/DC24V |
| वाल्व का आकार | DN15-350 |
| मध्यम तापमान | -15oC ~ 150oC |
| परिचालन दबाव | PN1.0~2.5 ((MPa) |
| क्रिया मोड | बंद करने के लिए स्विच करें,0-90° घूर्णन |
| क्रिया समय | 4-30S |
| शरीर के संबंध | फ्लैंज |
| शरीर सामग्री | डब्ल्यूसीबी,ZG1CrM0,ZG1Cr18Ni9Ti, SS304,SS316 |
| सील सामग्री | पॉलीटेट्राफ्लोरोएथिलीन (FEP) |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
| लागू माध्यम | अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल, खनिज दाल और कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, संक्षारक रासायनिक तरल |
मुख्य भागों की सामग्री
भाग का नाम |
शरीर |
बोनट |
भरने का डिब्बा |
ग्रंथि अंगूठी |
सीट |
पैकिंग |
स्पिनर |
सामग्री ट्रेडमार्क |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी 40Cr ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
एफईपी |
एफईपी |
डब्ल्यूसीबी |
लागू चैनलिंग माध्यम
मध्यम अवस्था |
मध्यम तापमान |
मध्यम दबाव |
मध्यम विशेषताएं |
मध्यम एकाग्रता |
मध्यम नाम |
तरल |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
असीमित |
अम्ल, क्षार, नमक, क्लोरीन, भाप, स्रोत जल, खदान का दाल, कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट। |
गैस |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
असीमित |
|
तरल और ठोस मिश्रण |
-80°C~+160°C |
0~20 किलोग्राम/सेमी2 |
मजबूत जंग, उच्च स्क्रू शार्प |
< 60% |
गुणों के मापदंड शरीर के रेटिंग
| शरीर के नाम (पीएन) |
शक्ति (एमपीए) | सील (एमपीए) | अस्तर इन्सुलेशन परीक्षण वोल्टेज | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| परीक्षण दबाव मूल्य | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20 केवी |
नोटः इसमें ऑक्सीजन हाइड्रोजन प्राकृतिक गैस कोयला गैस ज्वलनशील गैस दहन समर्थन गैस शामिल नहीं है
उत्पाद की जानकारी:

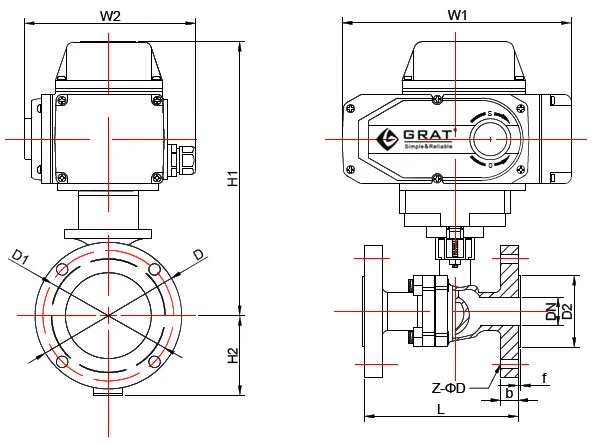

मुख्य कनेक्शन का आकार
डिजाइन मानकःHG/T 20592
फ्लैंज मानकःHG/T20592 इकाईः ((मिमी)
| आंतरिक नाममात्र व्यास (DN) |
व्यास (इंच) | L | D | डी1 | डी2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | आधा" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4" | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
| 25 | 1" | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2" | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
| 50 | 2" | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
| 80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8 से 18 | 358 | 100 | 255 | 182 |
| 100 | 4" | 280 | 220 | 180 | 155 | 21 | 4 | 8 से 18 | 383 | 110 | 255 | 182 |
| 125 | 5" | 320 | 250 | 210 | 185 | 23 | 4 | 8 से 18 | 403 | 125 | 255 | 182 |
| 150 | 6" | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
| 200 | 8" | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
| 250 | 10" | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
| 300 | 12" | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
| 350 | 14" | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 |
273 |
उत्पादों का मानक
| डिजाइन और विनिर्माण मानक | GB12237-89 AP16D |
| फ्लैंज मानक | JB79 GB9113 ANSI B16.5 JIS B2212 |
| संरचना की लंबाई के मानक | GB1221-89 |
| निरीक्षण मानक | जेबी/टी 9092 एपीआई 598 |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
