उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE,CNAS
मॉडल संख्या: EDN15-250
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $150.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
Pn1.6MPa Pn2.5MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
लचीला बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
वाल्व का आकार: |
डीएन15-250 |
सील सामग्री: |
स्टेनलेस स्टील चल धातु सील |
आपरेटिंग दबाव: |
पीएन1.6एमपीए, पीएन2.5एमपीए |
लागू माध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल |
संरचना: |
लचीला बॉल वाल्व |
कार्य: |
ब्लो डाउन वाल्व |
मानक: |
डीआईएन |
विद्युत आपूर्ति: |
AC220V |
शरीर की सामग्री: |
SUS304 SUS316 Wcb |
शारीरिक संबंध: |
वेफर, फ्लैंज |
बॉडी रेटिंग्स: |
पीएन1.0/पीएन1.6एमपीए/पीएन2.5एमपीए |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
Pn1.6MPa Pn2.5MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
लचीला बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
वाल्व का आकार: |
डीएन15-250 |
सील सामग्री: |
स्टेनलेस स्टील चल धातु सील |
आपरेटिंग दबाव: |
पीएन1.6एमपीए, पीएन2.5एमपीए |
लागू माध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल |
संरचना: |
लचीला बॉल वाल्व |
कार्य: |
ब्लो डाउन वाल्व |
मानक: |
डीआईएन |
विद्युत आपूर्ति: |
AC220V |
शरीर की सामग्री: |
SUS304 SUS316 Wcb |
शारीरिक संबंध: |
वेफर, फ्लैंज |
बॉडी रेटिंग्स: |
पीएन1.0/पीएन1.6एमपीए/पीएन2.5एमपीए |
स्टेनलेस स्टील फ्लैंज कनेक्शन धातु सीट इलेक्ट्रिक नियंत्रण गेंद वाल्व
उत्पाद का वर्णन:
स्टेनलेस स्टील फ्लैंज कनेक्शन मेटल सीट इलेक्ट्रिक कंट्रोल बॉल वाल्व/IP67/फ्लेक्सिबल बॉल वाल्व
विवरण:
विनिर्देशः
| वाल्व का आकार | DN15-DN250 |
| शरीर का दर्जा | PN1.6MPa |
| शरीर के संबंध | वेफर, फ्लैंज |
| सीट का प्रकार | स्टेनलेस स्टील चल धातु सील,PTFE नरम सील |
| शरीर सामग्री | SUS304 SUS316 WCB |
| प्लग सामग्री | SUS304 SUS316 WCB |
| क्रिया समय | 30S ((0-90°) |
| विद्युत आपूर्ति | AC 220V |
| नियंत्रण संकेत | 4~20mA 0~5V |
| आउटपुट सिग्नल | 4~20mA 0~5V |
| परिचालन दबाव | PN1.6Mpa PN2.5Mpa |
| मध्यम तापमान | ≤ 350oC |
| परिवेश का तापमान | ≤50oC |
| प्रवाह गुणांक (CV) | कृपया संदर्भ के लिए हमारी वेबसाइट पर डेटा डाउनलोड करें |
| लागू माध्यम | खनन का पल्स, कोयला का पल्स, कागज का पल्स, पानी, तेल और गैस |
| मृत क्षेत्र | 0.5 प्रतिशत |
| पुनरावृत्ति त्रुटि | 0.5 प्रतिशत |

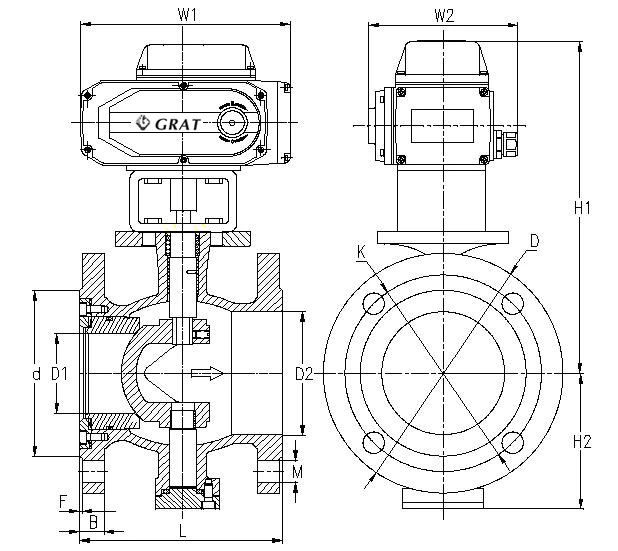

संयंत्र आकार का आंकड़ा
| शरीर का आकार DN ((मिमी) | ए |
φd |
H1 |
H2 |
H |
F |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
अधिकतम अनुमत रिसाव
| डीएन शरीर का आकार ((मिमी) | धातु सीट | नरम सीट |
| 15 | 1.1ml/मिनट | 0.12ml/मिनट |
| 20 | 1.5ml/मिनट | 0.16ml/मिनट |
| 25 | 2.0ml/मिनट | 0.20ml/मिनट |
| 32 | 2.4ml/मिनट | 0.24ml/मिनट |
| 40 | 3.0ml/मिनट | 0.30ml/मिनट |
| 50 | 3.8ml/मिनट | 0.38ml/मिनट |
| 65 | 5.2ml/मिनट | 0.52ml/मिनट |
| 80 | 6.2ml/मिनट | 0.62ml/मिनट |
| 100 | 7.6ml/मिनट | 0.76ml/मिनट |
| 125 | 9.6ml/मिनट | 0.96ml/मिनट |
| 150 | 12.0ml/मिनट | 1.20ml/मिनट |
| 200 | 15.4ml/मिनट | 1.54ml/मिनट |
| 250 | 19.2ml/मिनट | 1.92ml/min |
विद्युत नियंत्रण वाल्व के कार्यान्वयन मानकe
| विनिर्माण मानक | GB/T 122387-89 |
| फ्लैंज मानक | GB9113-2000,GB17241.6-1998 |
| संरचना की लंबाई के मानक | GB12221-89 |
| निरीक्षण मानक | जीबी/टी 13927-92 |

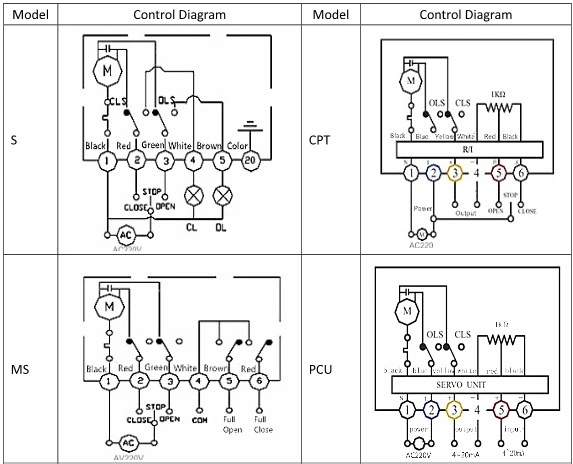

नियंत्रण आरेख
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
