उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE, TUV
मॉडल संख्या: एके-000012
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $50.00-200.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
वायवीय |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल |
इनपुट सिग्नल: |
4-20mA |
आउटपुट सिग्नल: |
4-20mA |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
डीआईएन |
आकार: |
डीएन15-250 |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
प्रसव के समय: |
3 कार्य दिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
फ्लैंज |
ड्राइविंग मोड:: |
वायवीय |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल |
इनपुट सिग्नल: |
4-20mA |
आउटपुट सिग्नल: |
4-20mA |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
डीआईएन |
आकार: |
डीएन15-250 |
एचएस कोड: |
8481804090 |

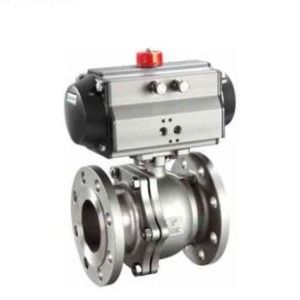

स्टेनलेस स्टील फ्लैंज अंत वैक्यूम बॉल वाल्व साथ वायवीय actuator
उत्पाद का वर्णन:
स्टेनलेस स्टील के फ्लैंज एंड वैक्यूम बॉल वाल्व, जिसमें वायवीय एक्ट्यूएटर/IP67/फिक्स्ड बॉल वाल्व होता है
विवरण:
विनिर्देशः
| विद्युत आपूर्ति | AC220V |
| शरीर का आकार | DN15-250 |
| मध्यम तापमान | -80°C~160°C (कोई ठंड नहीं) |
| परिचालन दबाव | PN1.0~2.5 ((MPa) |
| क्रिया मोड | 4-20mA सिग्नल इनपुट फीडबैक, 0-90° घूर्णन |
| क्रिया समय | 4 ~ 30 एस |
| शरीर के संबंध | फ्लैंज |
| शरीर सामग्री | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| सील सामग्री | पीटीएफई |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
| लागू माध्यम | अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल, खनिज दाल और कागजपल्स, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट, संक्षारक रासायनिक तरल। |

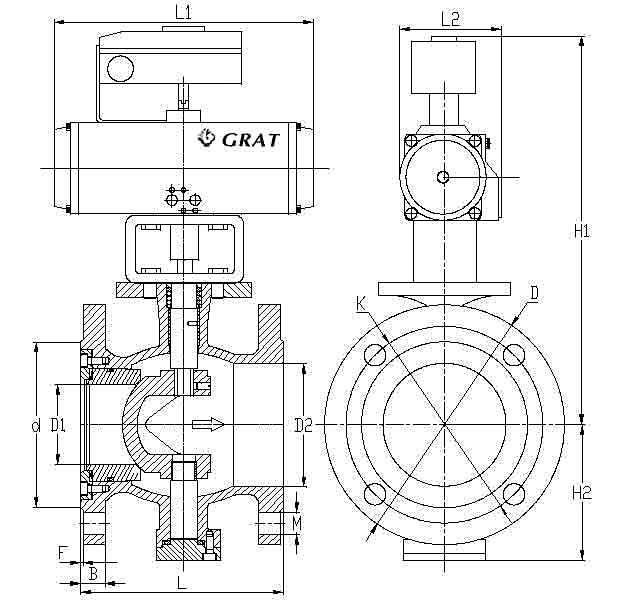

संयंत्र आकार का आंकड़ा
| डीएन (मिमी) |
D | डी1 | डी2 | d | क | एम | L | बी | F | H1 | H2 | L1 | L2 | वजन किलो |
| 15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
| 20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
| 25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
| 32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
| 40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
| 50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
| 65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
| 80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
| 100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
| 125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
| 150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
| 200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
| 250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
| 300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
| 350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
मुख्य भागों की सामग्री
| भाग का नाम | शरीर | बोनट | भरने का डिब्बा | ग्रंथि अंगूठी | सीट | पैकिंग | स्पिनर |
|
सामग्री ट्रेडमार्क |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी 40Cr ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
एफईपी | एफईपी | डब्ल्यूसीबी |
लागू अग्रणी माध्यम
| मध्यम अवस्था | मध्यम तापमान | मध्यम दबाव | मध्यम विशेषताएं | मध्यम एकाग्रता | मध्यम नाम |
| तरल | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | अम्ल, क्षार, नमक, क्लोरीन, भाप, स्रोत जल, खदान का दाल, कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट। |
| गैस | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | |
| तरल और ठोस मिश्रण | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | < 60% |

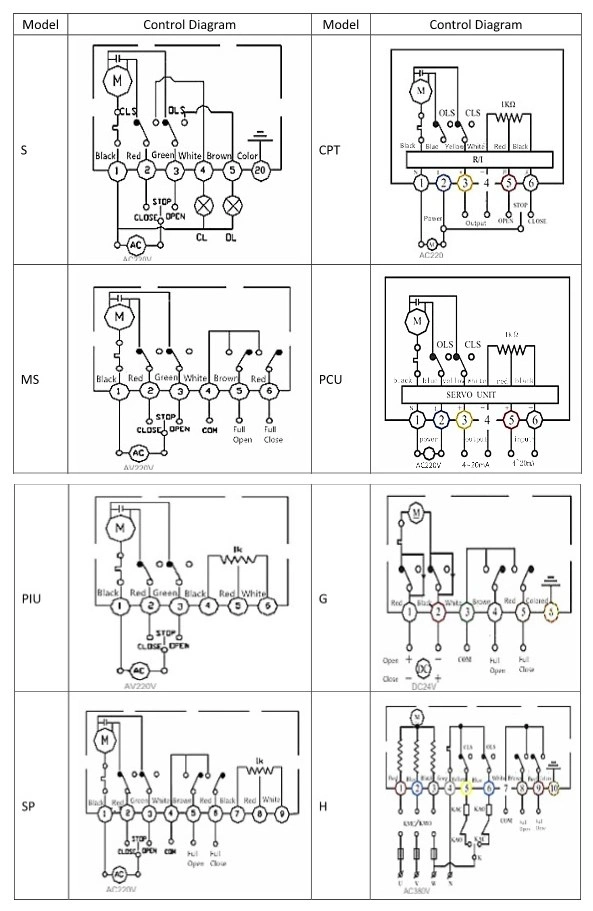

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
