उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE, TUV
मॉडल संख्या: EDN15-250
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $1.00-10.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
वाल्व का आकार: |
डीएन50-डीएन1200 |
शरीर की सामग्री: |
डब्ल्यूसीबी/एसयूएस304/एसयूएस316एल |
शारीरिक संबंध:: |
वेफर/फ्लैंज |
नियंत्रण संकेत: |
4-20mA 0-5V |
आपरेटिंग दबाव: |
पीएन1.6एमपीए, पीएन2.5एमपीए |
कार्रवाई का समय: |
30s |
विनिर्देश: |
सीई/आईएसओ/सीएनएएस |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
वाल्व का आकार: |
डीएन50-डीएन1200 |
शरीर की सामग्री: |
डब्ल्यूसीबी/एसयूएस304/एसयूएस316एल |
शारीरिक संबंध:: |
वेफर/फ्लैंज |
नियंत्रण संकेत: |
4-20mA 0-5V |
आपरेटिंग दबाव: |
पीएन1.6एमपीए, पीएन2.5एमपीए |
कार्रवाई का समय: |
30s |
विनिर्देश: |
सीई/आईएसओ/सीएनएएस |
एचएस कोड: |
8481804090 |

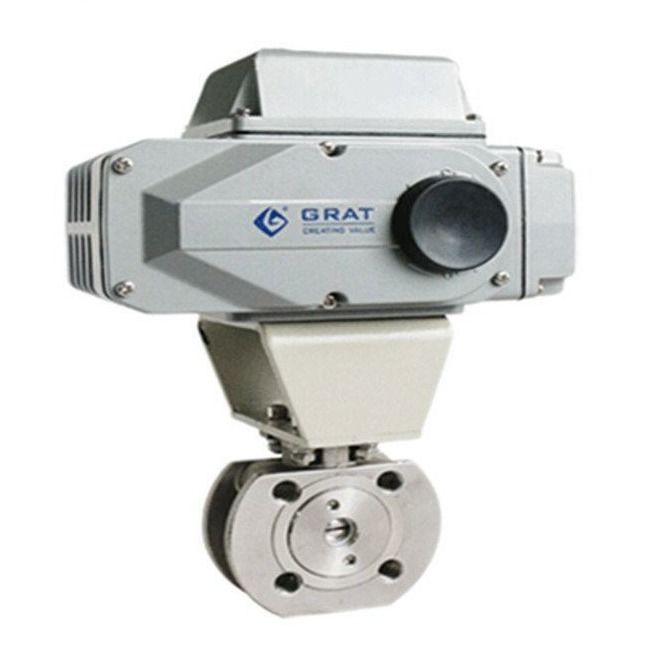

AC220V DN15-250 लघु प्रवाह फ्लैंज कनेक्शन इलेक्ट्रिक नियंत्रण वाल्व
उत्पाद का वर्णन:
लघु प्रवाह विद्युत नियंत्रण वाल्व/ स्टेनलेस स्टील/ फ्लैंज/पीटीएफई
विवरण:
विनिर्देश:
| विद्युत आपूर्ति | AC220V |
| शरीर का आकार | DN15-250 |
| मध्यम तापमान | -80°C~160°C (बिना जमे हुए) |
| परिचालन दबाव | PN1.0~2.5 ((MPa) |
| क्रिया मोड | 4-20mA सिग्नल इनपुट फीडबैक, 0-90° घूर्णन |
| क्रिया समय | 4 ~ 30 एस |
| शरीर के संबंध | फ्लैंज |
| शरीर सामग्री | WCB, ZG1CrM0, ZG1Cr18Ni9Ti |
| सील सामग्री | पीटीएफई |
| एक्ट्यूएटर सामग्री | एल्यूमीनियम मिश्र धातु का कास्टिंग |
| लागू माध्यम | अम्ल, क्षार, नमक, क्लोरीन गैस, भाप, स्रोत जल, खनिज दाल और कागजदाल,पानी का राज,ऑक्सीडेंट, घटाने वाला एजेंट, संक्षारक रासायनिक तरल |

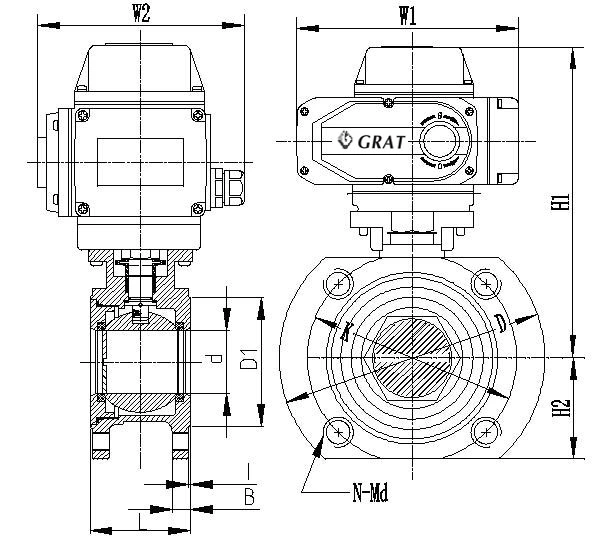

संयंत्र आकार का आंकड़ा
|
आकार एमपीए डीएन |
सी | D | D1 | D2 | Z-d | f | b | |
| 15 | 1.0 | 132 | 95 | 65 | 45 | 4-14 | 2 | 14 |
| 1.6 | 132 | 95 | 65 | 45 | 4-14 | 2 | 15 | |
| 20 | 1.0 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 |
| 1.6 | 142 | 105 | 75 | 55 | 4-14 | 2 | 16 | |
| 25 | 1.0 | 150 | 115 | 85 | 65 | 4-14 | 2 | 16 |
| 1.6 | 150 | 115 | 85 | 65 | 4-18 | 3 | 16 | |
| 32 | 1.0 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 |
| 1.6 | 165 | 135 | 100 | 78 | 4-18 | 3 | 16 | |
| 40 | 1.0 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 |
| 1.6 | 180 | 145 | 110 | 85 | 4-18 | 3 | 17 | |
| 50 | 1.0 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 |
| 1.6 | 200 | 160 | 125 | 100 | 4-18 | 3 | 18 | |
| 65 | 1.0 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 |
| 1.6 | 220 | 180 | 145 | 120 | 4-18 | 3 | 20 | |
| 80 | 1.0 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 |
| 1.6 | 250 | 195 | 160 | 135 | 4-18 | 3 | 22 | |
| 100 | 1.0 | 280 | 215 | 180 | 155 | 4-18 | 3 | 22 |
| 1.6 | 280 | 215 | 180 | 155 | 4-18 | 3 | 24 | |
| 125 | 1.0 | 320 | 245 | 210 | 185 | 4-18 | 3 | 24 |
| 1.6 | 320 | 245 | 210 | 185 | 4-18 | 3 | 26 | |
| 150 | 1.0 | 360 | 280 | 240 | 210 | 8-23 | 3 | 24 |
| 1.6 | 360 | 280 | 240 | 210 | 8-23 | 3 | 28 | |
| 200 | 1.0 | 400 | 335 | 295 | 265 | 8-23 | 3 | 26 |
| 1.6 | 400 | 335 | 295 | 265 | 8-23 | 3 | 30 | |
| 250 | 1.0 | 450 | 405 | 350 | 320 | 12-23 | 4 | 28 |
| 1.6 | 450 | 405 | 355 | 320 | 12-23 | 4 | 30 | |
मुख्य भागों की सामग्री
| भाग का नाम | शरीर | बोनट | भरने का डिब्बा | ग्रंथि अंगूठी | सीट | पैकिंग | स्पिनर |
|
सामग्री ट्रेडमार्क |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी 40Cr ZG 1Cr18Ni9Ti |
डब्ल्यूसीबी ZG1CrM0 ZG 1Cr18Ni9Ti |
एफईपी | एफईपी | डब्ल्यूसीबी |
लागू चैनलिंग माध्यम
| मध्यम अवस्था | मध्यम तापमान | मध्यम दबाव | मध्यम विशेषताएं | मध्यम एकाग्रता | मध्यम नाम |
| तरल | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | अम्ल, क्षार, नमक, क्लोरीन, भाप, स्रोत जल, खदान का दाल, कागज का दाल, एक्वा रेजिया, ऑक्सीडेंट, कम करने वाला एजेंट। |
| गैस | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | असीमित | |
| तरल और ठोस मिश्रण | -80°C~+160°C | 0~20 किलोग्राम/सेमी2 | मजबूत जंग, उच्च स्क्रू शार्प | < 60% |
नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
