उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE,CNAS
मॉडल संख्या: ईके-00009
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $150.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
तेल |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
उच्च तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
जल, तेल, नाइट्रिक एसिड, एसिटिक एसिड आदि। |
आकार: |
डीएन15-200 |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
विनिर्देश: |
Dn15~200 |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
तेल |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
उच्च तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
जल, तेल, नाइट्रिक एसिड, एसिटिक एसिड आदि। |
आकार: |
डीएन15-200 |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
मेरी तरह |
विनिर्देश: |
Dn15~200 |
एचएस कोड: |
8481804090 |
कार्बन स्टील ANSI600lb फ्लैंज कनेक्शन स्वचालित गेंद वाल्व
उत्पाद का वर्णन:
कार्बन स्टील ANSI600lb फ्लैंज कनेक्शन ऑटोमैटिक बॉल वाल्व/IP67/फिक्स्ड बॉल वाल्व
विवरण:
फ्लैंज इलेक्ट्रिक बॉल वाल्व एक घूर्णी बॉल वाल्व है जिसका कोण 0 डिग्री से 90 डिग्री तक होता है, जो
अच्छी सील क्षमता, बड़ी प्रवाह क्षमता, छोटा प्रवाह प्रतिरोध गुणांक, सरल संरचना है,
सुविधाजनक रखरखाव, लंबी सेवा जीवन।
विनिर्देशः
| विद्युत आपूर्ति | AC220V AV380V DC24V |
| वाल्व का आकार | DN15-200 |
| मध्यम तापमान | -20°C से +350°C (+200°C) तक। |
| कामकाजी दबाव | PN16~PN100 |
| इनपुट सिग्नल | 4-20mA |
| आउटपुट सिग्नल | 4-20mA |
| संबंध | वेफर |
| शरीर सामग्री | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| सीट सामग्री | पीटीएफई (कमरे का तापमान), विशेष पीपीएल (उच्च तापमान), धातु सील (उच्च तापमान) |
| रिसाव | ANSIB16.104 5 ग्रेड के मानकों के अनुरूप |
| सील का प्रकार | स्प्रिंगनेस सील, उच्च तापमान प्रतिरोधी डिजिटल पॉलीस्टिरीन सील, हार्ड एलॉय सील और औद्योगिक सिरेमिक सील |
| लागू माध्यम | पानी, तेल, नाइट्रिक एसिड, एसिटिक एसिड, चिपचिपा तरल, स्लरी, मजबूत ऑक्सीकरण माध्यम |
| सुरक्षा स्तर | IP67 |
| विनिर्माण मानक | JB/T8692-1998 |
| डिजाइन मानक | GB12237-89 AP16D |
| फ्लैंज मानक | JB79 GB9113 ANSI B16.5 JIS B2212 |
| संरचना की लंबाई के मानक | GB1221-89 |
| निरीक्षण मानक | जेबी/टी 9092 एपीआई 598 |

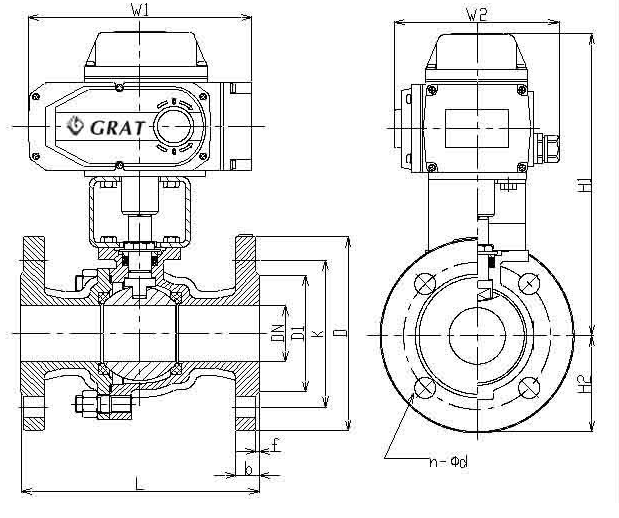

स्थापना का आकार चित्र
|
डीएन ((मिमी) 1.6Mpa |
L |
D |
क |
डी1 |
n-Φd |
b |
f |
H1 |
H2 |
W1 |
W2 |
वजन |
|
15 |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
250 |
50 |
196 |
145 |
|
|
20 |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
255 |
55 |
196 |
145 |
|
|
25 |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
260 |
60 |
196 |
145 |
|
|
32 |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
270 |
70 |
196 |
145 |
|
|
40 |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
275 |
75 |
196 |
145 |
|
|
50 |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
285 |
85 |
196 |
145 |
|
|
65 |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
350 |
95 |
255 |
184 |
|
|
80 |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
360 |
100 |
255 |
184 |
|
|
100 |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
370 |
110 |
255 |
184 |
|
|
125 |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
380 |
125 |
255 |
184 |
|
|
150 |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
390 |
140 |
255 |
184 |
|
|
200 |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
420 |
170 |
255 |
184 |

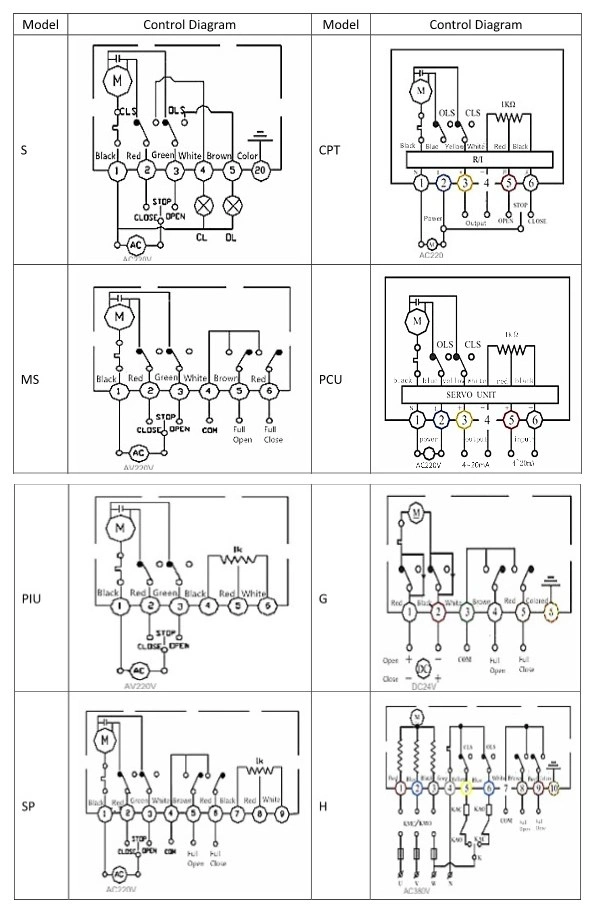

नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
| पीआईयू | ON/OFF, आउटपुट 0~1000Ω सिग्नल | जी | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
| एसपी | चालू/बंद,मध्य स्थिति नियंत्रण | H | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेज के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
