उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: IP67,CCC, ISO, CE,CNAS,SIL
मॉडल संख्या: ईके-0000137
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $100.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसी / सप्ताह
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल, गैस। |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
आईएसओ |
आकार: |
Dn15 ~ 250 |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
न्यूनतम आदेश मात्रा: |
1 पीसी |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
प्रसव के समय: |
3 कार्य दिवस |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
पानी |
सामग्री: |
स्टेनलेस स्टील |
कनेक्शन प्रपत्र: |
धागा |
ड्राइविंग मोड: |
विद्युत |
नाममात्र का दाब: |
PN1.0-32.0MPa |
चैनल: |
सीधे टाइप के माध्यम से |
प्रकार: |
फिक्स्ड बॉल वाल्व |
तापमान: |
सामान्य तापमान |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
खान लुगदी, कोयला लुगदी, कागज लुगदी, पानी, तेल, गैस। |
संरचना: |
फिक्स्ड बॉल वाल्व |
कार्य: |
बायपास-वाल्व |
मानक: |
आईएसओ |
आकार: |
Dn15 ~ 250 |
एचएस कोड: |
8481804090 |

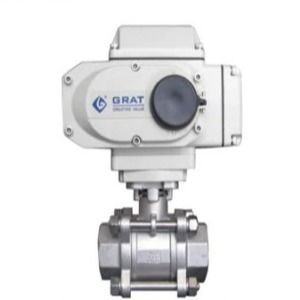

ग्रिट ब्रांड 90 डिग्री स्ट्रोक इलेक्ट्रिक इनर थ्रेड बॉल वाल्व
उत्पाद का वर्णन:
ग्रिट ब्रांड 90 डिग्री स्ट्रोक इलेक्ट्रिक इनर थ्रेड बॉल वाल्व /IP67/ फिक्स्ड बॉल वाल्व
विवरण:
छोटे प्रवाह विनियमन और उच्च परिशुद्धता नियंत्रण के प्रदर्शन के साथ, इलेक्ट्रिक मिनी गेंद वाल्व कर सकते हैं
के लिए विभिन्न विनियमन आवश्यकताओं को पूरा करने के लिए नियंत्रण संकेत और एकल चरण शक्ति द्वारा नियंत्रित किया जा
दबाव, प्रवाह, तापमान, और तरल पदार्थ के स्तर आदि में छोटा प्रवाह
विनिर्देशः
| वाल्व का आकार | DN15-DN250 |
| शरीर के नाम | PN1.6MPa |
| शरीर के संबंध | वेफर, फ्लैंग |
| सीट का प्रकार | स्टेनलेस स्टील चल धातु सील,PTFE नरम सील |
| क्रिया समय | 30 S ((0-90°) |
| विद्युत आपूर्ति | AC220V |
| नियंत्रण संकेत | 4~20mA 0~5V |
| आउटपुट सिग्नल | 4~20mA 0~5V |
| परिचालन दबाव | PN1.6Mpa PN2.5Mpa |
| मध्यम तापमान | ≤ 350°C |
| परिवेश का तापमान | ≤50°C |
| प्रवाह गुणांक (CV): | कृपया संदर्भ के लिए हमारी वेबसाइट पर डेटा डाउनलोड करें (कस्टम प्रवाह गुणांक ग्राहक की आवश्यकता पर निर्भर करता है) |
| लागू माध्यम | खदान का दाल, कोयला का दाल, कागज का दाल, पानी, तेल, गैस |
| मृत क्षेत्र | 0.5 प्रतिशत |
| पुनरावृत्ति त्रुटि | 0.5 प्रतिशत |
| शरीर सामग्री | SUS304 SUS316 WCB |

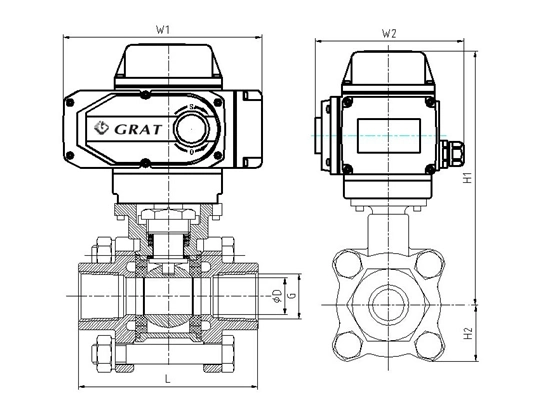

आकृति और कनेक्शन का आकार
| डीएन | D | जी | L | H1 | W1 | W2 |
| 8 | 8 | 14.3 | 65 | 177 | 196 | 145 |
| 10 | 10 | 18 | 65 | 177 | 196 | 145 |
| 15 | 15 | 22 | 72 | 188 | 196 | 145 |
| 20 | 18 | 28 | 85 | 190 | 196 | 145 |
| 25 | 24 | 34.5 | 91 | 200 | 196 | 145 |
| 32 | 30 | 43.5 | 110 | 205 | 196 | 145 |
| 40 | 38 | 49.5 | 122 | 212 | 196 | 145 |
| 50 | 48 | 62 | 145 | 220 | 196 | 145 |
मानक संरचना की सामग्री
| भाग का नाम | सामग्री |
| शरीर | कार्बन स्टील ASTM A216 WCC |
| शरीर का अस्तर | उच्च क्रोमियम स्टील एएसटीएम ए 532 ग्रेड III प्रकार ए |
| "वी" गेंद | उच्च क्रोमियम स्टील एएसटीएम ए 532 ग्रेड III प्रकार ए |
| मुहर की अंगूठी | उच्च क्रोमियम स्टील एएसटीएम ए 532 ग्रेड III प्रकार ए |
| फिक्स्ड सील रिंग | कार्बन स्टील ASTM A105 |
| असर रक्षक | उच्च क्रोमियम स्टील एएसटीएम ए 532 ग्रेड III प्रकार ए |
| असर | 44oC58Rc |
| ड्राइविंग शाफ्ट | 17-4PH Cond.H1025 |
| चालित शाफ्ट | 17-4PH Cond.H1025 |
| पिन | कार्बन स्टील, जंकफिकेशन |
| गास्केट | ग्रेफाइट स्टेनलेस स्टील के तार |
| पैकिंग | पीटीएफई, भरने का कार्बन |
| भरने के बक्से की अंगूठी और गार्ड | 316 एसएसटी |
| बोल्ट | SA-193-B7 |
| नट | SA-194-2H |
| फिक्स्ड रिंग बोल्ट और लॉक | 316 एसएसटी |
| (वैकल्पिक) सील रिंग अस्तर | पीएसजेड सिरेमिक |
| "वी" गेंद (वैकल्पिक) | पीएसजेड सिरेमिक |
अधिकतम अनुमत रिसाव
| डीएन ((मिमी) | धातु सीट | नरम सीट |
| 15 | 1.1ml/मिनट | 0.12ml/मिनट |
| 20 | 1.5ml/मिनट | 0.16ml/मिनट |
| 25 | 2.0ml/मिनट | 0.20ml/मिनट |
| 32 | 2.4ml/मिनट | 0.24ml/मिनट |
| 40 | 3.0ml/मिनट | 0.30ml/मिनट |
| 50 | 3.8ml/मिनट | 0.38ml/मिनट |
| 65 | 5.2ml/मिनट | 0.52ml/मिनट |
| 80 | 6.2ml/मिनट | 0.62ml/मिनट |
| 100 | 7.6ml/मिनट | 0.76ml/मिनट |
| 125 | 9.6ml/मिनट | 0.96ml/मिनट |
| 150 | 12.0ml/मिनट | 1.20ml/मिनट |
| 200 | 15.4ml/मिनट | 1.54ml/मिनट |
| 250 | 19.2ml/मिनट | 1.92ml/min |
