उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, हुबेई, चीन
ब्रांड नाम: Grat
प्रमाणन: CCC, ISO, CE, TUV
मॉडल संख्या: EB-0000145
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pc
मूल्य: USD $150.00/ Piece
पैकेजिंग विवरण: भीतरी भाग बबल रैप के साथ, बाहरी भाग कार्डबोर्ड बॉक्स और लकड़ी के केस के साथ
प्रसव के समय: 3 कार्य दिवस
भुगतान शर्तें: L/C,T/T,D/P,PayPal,वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 पीसीएस/माह
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीई/आईएसओ/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
7 कार्यदिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
गैस |
ड्राइविंग मोड:: |
विद्युत |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
धुआं, हवा, गैस |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
डीआईएन |
आकार: |
डीएन100-2000 |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8481804090 |
ब्रांड नाम: |
GRAT |
प्रमाणपत्र: |
सीई/आईएसओ/सीएनएएस |
न्यूनतम आदेश मात्रा: |
1 पीसी |
प्रसव के समय: |
7 कार्यदिवस |
भुगतान शर्तें: |
एलसी, टी/टी, डी/पी, पेपैल, वेस्टर्न यूनियन |
मीडिया: |
गैस |
ड्राइविंग मोड:: |
विद्युत |
कनेक्शन प्रपत्र: |
वेफर |
संरचना: |
केंद्र सीलिंग |
सील फार्म: |
ऑटो सील |
वाल्व स्टेम: |
सामान्य |
कार्य तापमान: |
सामान्य तापमान (-40°C |
आवेदन: |
औद्योगिक उपयोग, जल औद्योगिक उपयोग |
मध्यम: |
धुआं, हवा, गैस |
काम का दबाव: |
निम्न दबाव (Pn<1.6mpa) |
सील सतह की सामग्री: |
नरम मुहरबंद |
मानक: |
डीआईएन |
आकार: |
डीएन100-2000 |
उत्पत्ति के प्लेस: |
वुहान, हुबेई, चीन |
पैकेजिंग विवरण: |
गत्ते का डिब्बा/लकड़ी के बक्से |
एचएस कोड: |
8481804090 |
एचवीएसी उद्योग और बिजली उत्पादन के लिए स्टेनलेस स्टील कम भार वाले इलेक्ट्रिक कंट्रोल बटरफ्लाई वाल्व
उत्पाद का वर्णन:
स्टेनलेस स्टील लो लोड इलेक्ट्रिक कंट्रोल बटरफ्लाई वाल्व /IP68
विवरण:
एक गैस मॉड्यूलेशन डिवाइस और एक दो तरफा स्विच डिवाइस के रूप में, गैस कम भार इलेक्ट्रिक तितली वाल्व है
धातु, खनिज, सीमेंट के औद्योगिक क्षेत्रों में वेंटिलेशन और धूल हटाने के पाइपलाइन के लिए उपयुक्त,
रासायनिक अभियांत्रिकी, बिजली उत्पादन, औद्योगिक भट्ठी आदि।
विनिर्देशः
| विद्युत आपूर्ति | AC220V 50/60HZ |
| परिचालन तापमान | 0-450 डिग्री सेल्सियस (वैकल्पिक) |
| इनपुट सिग्नल | 4-20mA |
| आउटपुट सिग्नल | 4-20mA |
| शरीर के संबंध | वेफर/फ्लैंज (वैकल्पिक) |
| प्रवाह की विशेषताएं | अनुमानित EQ% |
| शरीर सामग्री | A3 स्टील, गर्मी प्रतिरोधी स्टील |
| डिस्क सामग्री | A3, गर्मी प्रतिरोधी स्टील, SUS304 स्टेनलेस स्टील, SUS316 स्टेनलेस स्टील |
| सील का प्रकार | खुला प्रकार, पीठ पर बैठा हुआ प्रकार (अत्यधिक उच्च तापमान पर लागू), सील तिरछी प्लेट प्रकार (कमरे के तापमान पर लागू) । |
| वाल्व का आकार | DN100~DN2000 |
| शरीर के नाम | 0.1~0.6MPa |
| परीक्षण दबाव | सील 0.15Mpa; शरीर 0.11Mpa |
| लागू तापमान | < 200 डिग्री सेल्सियस विशेषः < 450 डिग्री सेल्सियस |
| लागू माध्यम | धुआं, हवा, गैस |
| विनिर्माण मानक | JB/T8692-1998 |

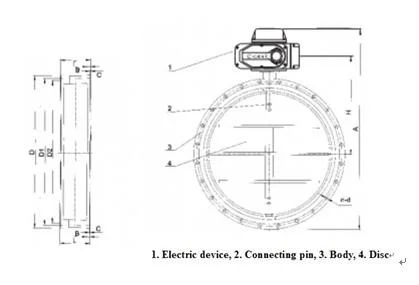

स्थापना आरेख
स्थापना का आकार चित्र
| विनिर्देश mm | D | डी1 | डी2 | ए | H | L | बी | सी | n-d |
वजन किलो |
| 100 | 205 | 170 | 145 | 382 | 166 | 120 | 14 | 3 | 4-φ18 | 10 |
| 125 | 235 | 200 | 175 | 404 | 177 | 120 | 14 | 3 | 8-φ18 | 12 |
| 150 | 260 | 225 | 200 | 430 | 190 | 120 | 16 | 3 | 8-φ18 | 14 |
| 200 | 315 | 280 | 255 | 530 | 240 | 180 | 18 | 3 | 8-φ18 | 29 |
| 250 | 370 | 335 | 310 | 580 | 264 | 180 | 22 | 3 | 12-φ18 | 31 |
| 300 | 435 | 395 | 362 | 630 | 290 | 180 | 22 | 4 | 12-φ23 | 34 |
| 350 | 485 | 445 | 412 | 1029 | 286 | 180 | 22 | 4 | 12-φ23 | 162 |
| 400 | 535 | 495 | 462 | 1079 | 311 | 180 | 22 | 4 | 16-φ23 | 168 |
| 450 | 590 | 550 | 518 | 1131 | 336 | 180 | 24 | 4 | 16-φ23 | 177 |
| 500 | 640 | 600 | 568 | 1181 | 361 | 180 | 24 | 4 | 16-φ23 | 190 |
| 600 | 755 | 705 | 670 | 1289 | 411 | 180 | 24 | 5 | 20-φ26 | 213 |
| 700 | 860 | 810 | 775 | 1346 | 466 | 270 | 28 | 5 | 24-φ26 | 276 |
| 800 | 975 | 920 | 880 | 1453 | 516 | 270 | 28 | 5 | 24-φ30 | 304 |
| 900 | 1075 | 1020 | 980 | 1526 | 566 | 270 | 28 | 5 | 24-φ30 | 327 |
| 1000 | 1175 | 1120 | 1080 | 1626 | 616 | 270 | 28 | 5 | 28-φ30 | 349 |
| 1200 | 1375 | 1320 | 1280 | 1853 | 716 | 270 | 28 | 5 | 32-φ30 | 394 |
| 1300 | 1475 | 1420 | 1380 | 2000 | 770 | 320 | 32 | 5 | 32-φ30 | 564 |
| 1400 | 1575 | 1520 | 1480 | 2100 | 820 | 320 | 32 | 5 | 36-φ30 | 644 |
| 1500 | 1690 | 1630 | 1590 | 2208 | 866 | 320 | 32 | 5 | 36-φ30 | 695 |
| 1600 | 1785 | 1730 | 1690 | 2305 | 920 | 320 | 32 | 5 | 40-φ30 | 744 |
| 1800 | 1985 | 1930 | 1890 | 2505 | 1020 | 320 | 34 | 5 | 44-φ30 | 875 |
| 2000 | 2185 | 2130 | 2090 | 2705 | 1120 | 320 | 34 | 5 | 48-φ30 |
| भाग का नाम | सामग्री |
| शरीर | Q235-B, 20, 20g आदि |
| डिस्क | |
| घुमावदार शाफ्ट | 45,40Cr आदि |
| पैकिंग | YS250F आदि। |
| हैंडल | KTH33008 |
नियंत्रण आरेख
| मॉडल | सर्किट | मॉडल | सर्किट |
| एस | चालू/बंद, कोई आउटपुट संकेत नहीं | सीपीटी | चालू/बंद, आउटपुट 4~20mA सिग्नल |
| एमएस | चालू/बंद, आउटपुट निष्क्रिय संपर्क संकेत | पीसीयू | विनियमन, आउटपुट 4 ~ 20mA संकेत |
पैकिंग और शिपिंग:
1.पैकेजिंगः अंदर से बुलबुला पैकेजिंग के साथ,बाहर से कार्डबोर्ड बॉक्स औरलकड़ी कामामला।
2परिवहनःसमुद्र मार्ग, हवाई मार्ग, रेल मार्ग.
यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया हमें बताने के लिए स्वतंत्र महसूस करें।
